Шаблон сварщика Bridge Cam (“CAM TYPE GAGE”)
- вогнутости углового шва
- выпуклости шва
- катета углового шва
- глубины подреза
- несоосности/смещения
- глубины точечной коррозии,
а также для использования в качестве линейки до 60 мм / 2” и измерения угла разделки кромок 0 °- 60 °.

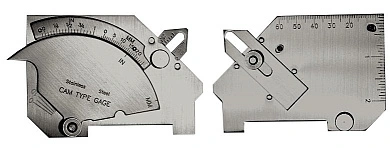

Измеритель Bridge Cam состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.
Таблица применения измерителя, измеряемые диапазоны и технические параметры:
Функция |
Диапазон |
Разрешение |
Погрешность |
линейка |
0 - 60 мм |
1 мм |
± 0,2 мм |
измерение несоосности поверхностей, смещения, выпуклости шва |
0 - 25 мм |
1 мм |
± 0,20 мм |
измерение угла кромки |
0 -60° |
5° |
± 1° |
измерение вогнутости шва |
0 - 20 мм |
1 мм |
± 0,20 мм |
измерение катета углового шва |
0 - 25 мм |
1 мм |
± 0,20 мм |
измерение глубины подреза |
0 - 25 мм |
1 мм |
± 0,20 мм |
Проведение измерений
Шкала по краю может использоваться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.
Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-25 мм, является значение измеряемого параметра.
Ползунок используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка.
Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-60°.
