Универсальный шаблон сварщика WG7

Артикул: -
(0)

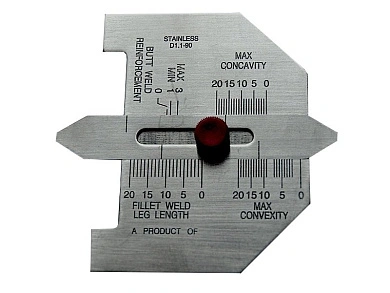

Измеритель состоит из двух компонентов: основной пластины и подвижного указателя. Используется для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва, имеет 4 шкалы:

MAX-MIN (высота стыкового шва) -  0-3 мм

MAX CONCAVITY (макс. вогнутость) – 0-20 мм

MAX CONVEXITY (макс.  выпуклость) – 0-20 мм

LEG LENGTH (катет углового шва) -  0-20 мм

Измеритель изготовлен из нержавеющей стали.
Не указана цена за шт
Нет в наличии
Заказать товар
Заказать товар
Универсальный шаблон сварщика WG7
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Сообщить о поступлении
Сообщить о поступлении
Универсальный шаблон сварщика WG7
Универсальный шаблон сварщика WG7
Email*
Код с картинки*
CAPTCHA
Способы оплаты

1 ) Измерение высоты углового шва.

Установить одну из ног основной пластины на на верхнюю точку катета углового шва, а подвижный указатель опустить на отметку основания шва, закрепить винт, снять . показанияпо шкале «LEG LENGTH».


2) Измерение высоты стыкового шва.

Установить измеритель как показано на рисунке. Показания снять по шкале «MAX-MIN».


3) Измерение толщины углового шва.

Установить измеритель как показано на рисунке. Показания шкал  измерителя CONCAVITY, CONVEXITYсоответствуют толщине углового сварного шва (вогнутость, выпуклость).


4 ) Важная информация

I   ) Во избежание образования задиров измерительных поверхностей и поломки измеритель нельзя хранить вместе с другими инструментами.
II  ) Не чистить шкалу измерителя амилацетатом.
III) Измеритель не может быть использован как инструмент для других целей.
