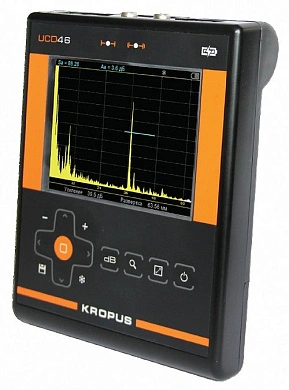

УСД-46

Артикул: 62140
(1)
Новый легкий и портативный (масса всего 870 г) универсальный  ультразвуковой дефектоскоп УСД-46 идеально подходит для дальних командировок и полевой работы. Основанный на мощной и проверенной временем схемотехнике предыдущего модельного ряда УД2В-П, новый дефектоскоп обладает всеми преимуществами для любых задач ручной дефектоскопии:

-  новый большой, высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;
- новый литий-полимерный мощный аккумулятор со временем автономной работы до 12 часов;
- удобный чехол для работы в полевых условиях с креплением на корпусе оператора и со специальным креплением на руке;
- автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным;
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB интерфейс;
- полноэкранный режим работы.
214 760 руб. за шт
В наличии
- +
Купить в 1 клик
УСД-46
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты
Характеристики
Производитель
КРОПУС
Производство
Россия
Новый легкий и портативный (масса всего 870 г) универсальный  ультразвуковой дефектоскоп УСД-46 идеально подходит для дальних командировок и полевой работы. Основанный на мощной и проверенной временем схемотехнике предыдущего модельного ряда УД2В-П, новый дефектоскоп обладает всеми преимуществами для любых задач ручной дефектоскопии:

-  новый большой, высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;
- новый литий-полимерный мощный аккумулятор со временем автономной работы до 12 часов;
- удобный чехол для работы в полевых условиях с креплением на корпусе оператора и со специальным креплением на руке;
- автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным;
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB интерфейс;
- полноэкранный режим работы.

Прибор имеет удобную функцию  протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов.

      Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России(сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.


  • Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.


  • Мощный генератор импульсов и высокая разрешающая способность приемного тракта




  • Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс



  • Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.



  • Функция огибающей максимума сигнала

В ультразвуковом дефектоскопе  реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор  УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки,  и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.


Основные отличия:

  • Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
  • Усилитель: широкополосный 0.5 - 20 МГц, + 4 узкополосных диапазонных фильтра
  • 7 встроенных контуров согласования
  • Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
  • ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
  • Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
  • Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
  • Отсечка: компенсированная от 0 до 80% высоты экрана
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • "Заморозка" А-сигнала
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Точность индикации толщины: 0.01
  • Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
  • Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
  • Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
  • Питание: встроенный Li-Pol аккумулятор или внешний блок питания
  • не менее 12 часов работы от аккумуляторов
  • Вес: 0,87 кг с аккумуляторами

Технические характеристики:

Развертка
мин.: 0 -22 мм (сталь); 0 - 7,5 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей
1000 - 9999 м/с
Задержка
от -0,5 мкс до 994.5 мкс
Задержка в призме
0 - 100 мкс с точностью 0,01 мкс
Демпфирование
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс
50 ом / 600 Ом
Зондирующий импульс
радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ
до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель
широкополосный 0.5-20 МГц (-6 дБ)
4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей
7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления
110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка
компенсированная, 0 - 80% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Режимы работы АСД
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
Разрешающая способность
3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала (AWS 1.1)
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей
цветной TFT с регулируемой подсветкой,
115 х 85 мм; 320 х 240 точек
А-сигнал
80 mm x 70 мм; 220 x 200 точек в режиме настройки
             115 х 85 мм; 320 х 240 точек в полноэкранном режиме
Память
100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей;
1000 (50 файлов по 25) протоколов контроля
Интерфейс
USB
Разъемы преобразователей
Lemo 000
Аккумуляторы
встроенный Li-Pol, 11В, 5А/ч
Время работы
до 12 часов
Питание
внешний блок питания 220 В AC
Диапазон рабочих температур
от -25°C до +55°C
Размер (В x Ш x Д)
205 мм x 160 мм x 43 мм
Вес
0,87 кг



Комплектации


Ультразвуковой дефектоскоп УСД-46 (стандартный комплект):
Артикул: 62140

Состав комплекта :

Артикул Наименование Кол-во
62141 электронный блок УСД-46 со встроенным Li-Pol аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
62142 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
