УСД-50

Артикул: 60100
(0)

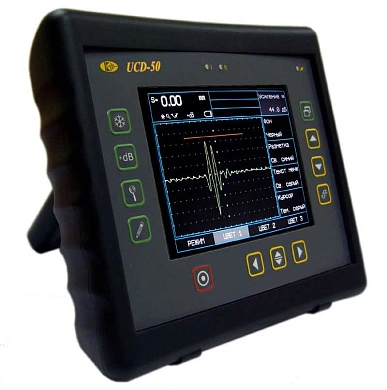

УСД-50 - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения
272 000 руб. за шт
В наличии
- +
Купить в 1 клик
УСД-50
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты
Характеристики
Производитель
КРОПУС
Производство
Россия

Новый универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием - это наилучший выбор для экспертного контроля. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных цифровых приборов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов контроля.

 Режим огибающей максимума сигнала, реализован на базе специального алгоритма прибора УД2В-П46.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

 Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности:

- Одновременное отображении амплитуды сигнала, координат дефекта и номера луча


- Функции ВРЧ и АРК

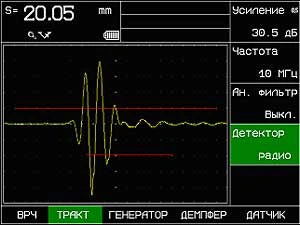

- Отображения сигналов в недектированном режиме

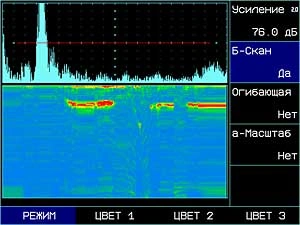

- Б-скан для более удобной визуализации контроля


- Режим огибающей для надежной фиксации максимума сигнала

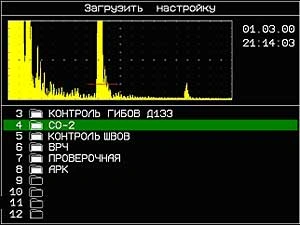

- Сохранение и вызов настроек из памяти прибора

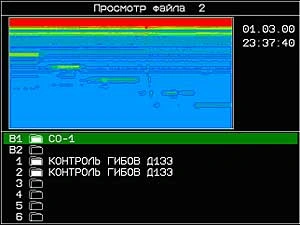

- Сохранение и просмотр результатов на экране прибора

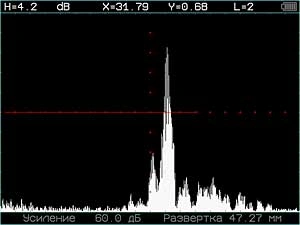

- Полноэкранный режим работы 640х480 точек

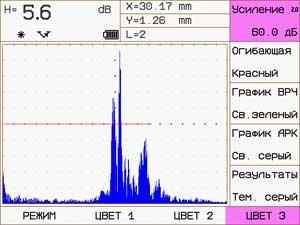

- Функция смена цвета фона и всех элементов экрана, позволяющая комфортно работать даже при прямом солнечном свете



Основные отличия:

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)

Усилитель: широкополосный 0.4 - 15 МГц

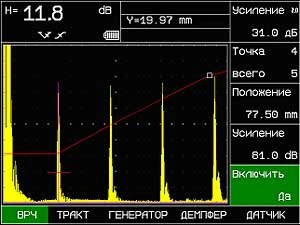

ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам

Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК

Частота повторения ЗИ:до 800Гц

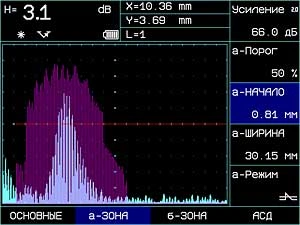

Зоны контроля: две независимых, с индивидуальной логикой определения дефекта

Вывод сигналов в виде А-, В- сканов

Интерфейс: USB

Питание: Li-ion аккумулятор или внешний блок питания

до 8 часов работы от аккумулятора

Технические характеристики

Развертка

мин.: 0 - 4мкс

макс.: 0 - 1000 мкс регулируемая с шагом 1 мкс

Задержка

от -0,5 мкс до 996 мкс с шагом от 0,02 мкс

Максимальная длина контролируемого материала

до 3000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с шагом 0,01 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ

до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель

широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая 0-40дБ, с шагом 0,5дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

Детектирование

положительная или отрицательная полуволна,

полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка

компенсированная,  0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах,

по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние

Дисплей

цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал               480 x 300 точек в стандартном режиме

640х480 в полноэкранном режиме

Память

100 настроек с А-сигналом500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo0

Аккумулятор

Li-ion 8 А/ч

Время работы

8-10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,38 кг с аккумуляторами





Комплектации


Ультразвуковой дефектоскоп УСД-50 (стандартный комплект):
Артикул: 60100

Состав комплекта :

Артикул Наименование Кол-во
60101 электронный блок УСД-50 со встроенным Li-ion аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
