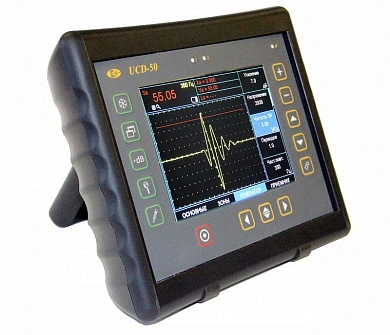

УСД-50 IPS

Артикул: 60200
(0)
Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
272 000 руб. за шт
В наличии
- +
Купить в 1 клик
УСД-50 IPS
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты
Характеристики
Производитель
КРОПУС
Производство
Россия
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности:

- Одновременное отображении амплитуды сигнала, координат дефекта и номера луча


- Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

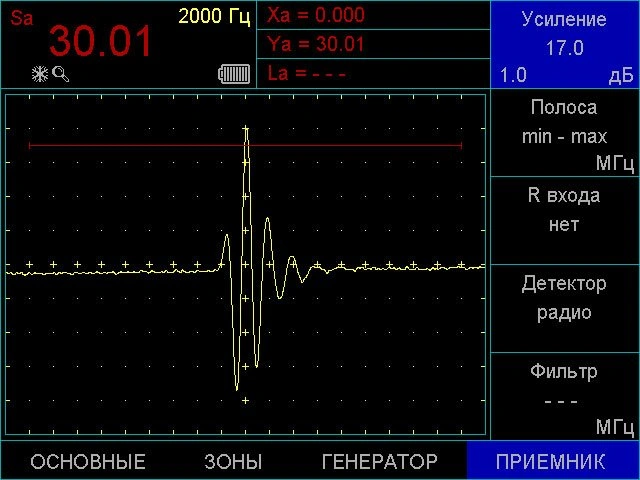

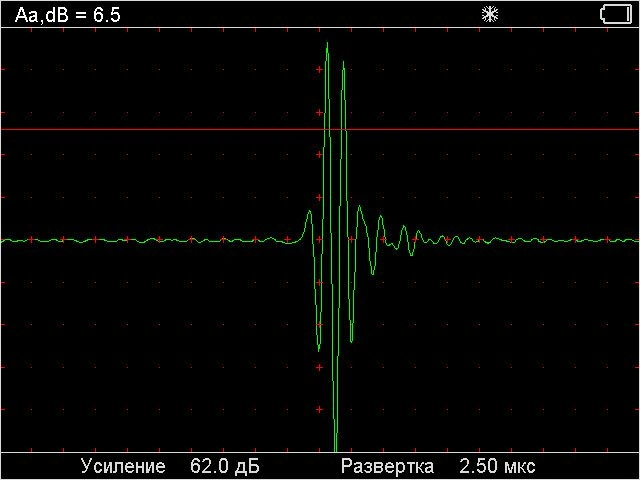

- Отображения ультразвуковых сигналов в недектированном виде.

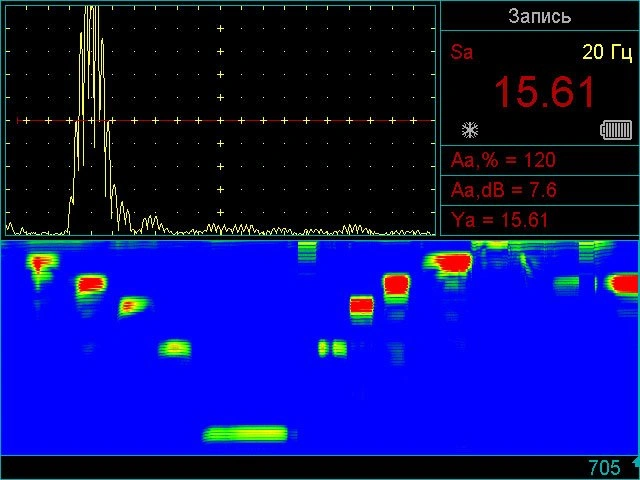

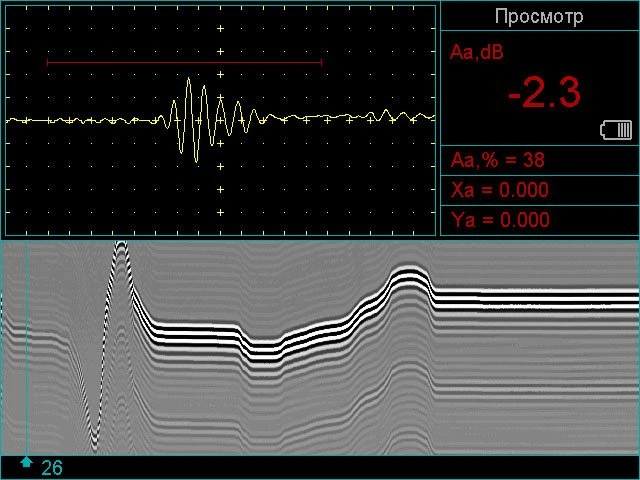

- Б-скан для более удобной визуализации процесса ультразвукового контроля.

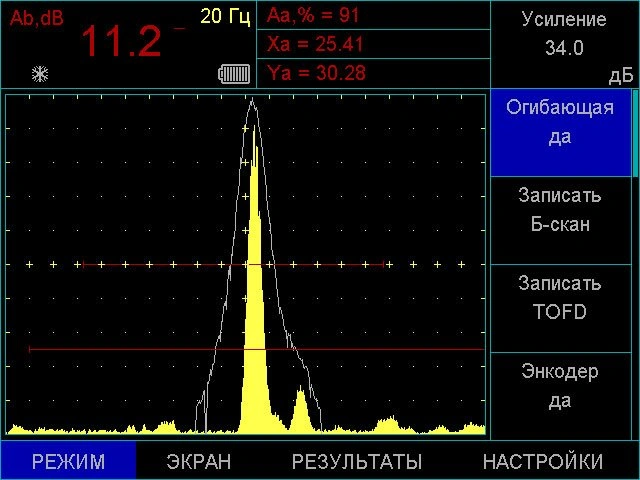

- Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.

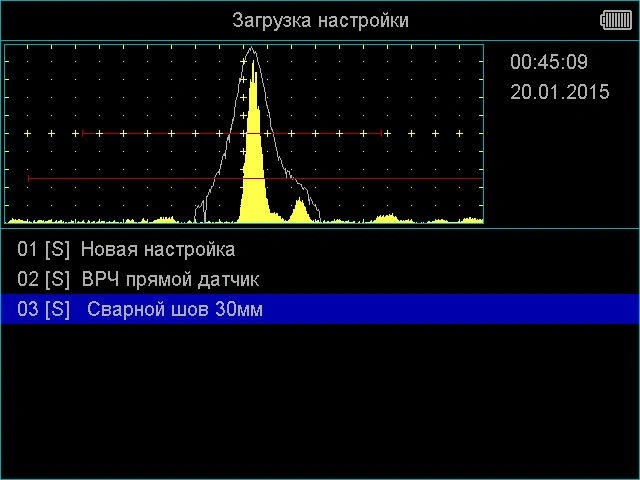

- Сохранение и вызов настроек из памяти прибор.

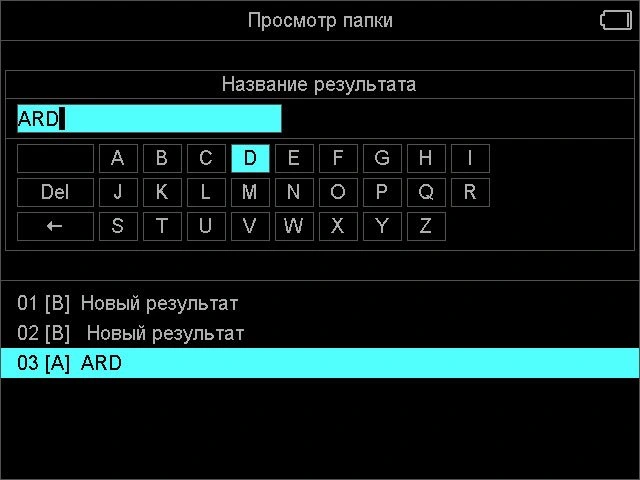

- Сохранение и просмотр результатов УЗ контроля на экране дефектоскоп.


- Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек


- TOFD режим


- Поддержка АРД-диаграмм.

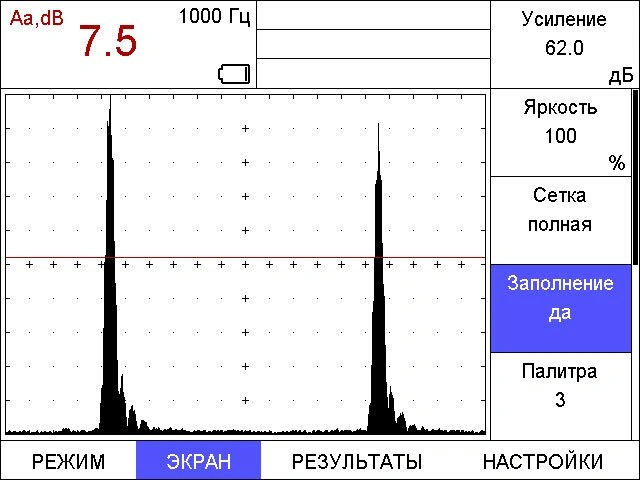

- Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете.


Основные отличия:

  • Дисплей: Цветной TFT 130 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 90 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Технические характеристики:

Развертка

мин.: 0 - 2 мкс
макс.: 0 - 1530 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала до 4500 мм (эхо-режим), 9000 мм (теневой режим)
Диапазон скоростей
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме 0 - 100 мкс с шагом 0,01; 0,1 и 1 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ от 20 до 2000Гц с шагом 10; 100 и 1000 Гц
Усилитель широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая

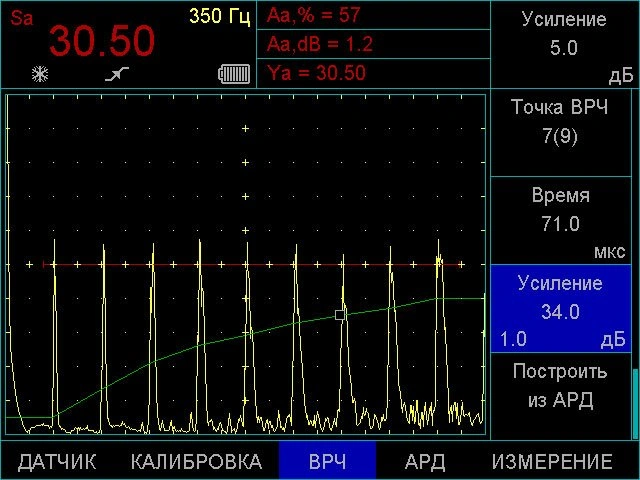

Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

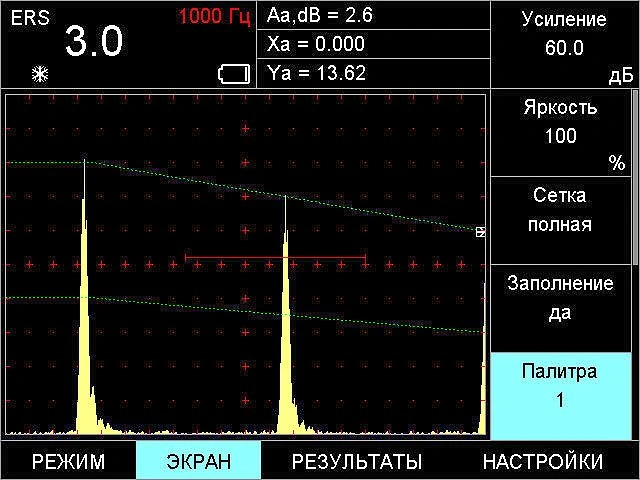

Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте, две дополнительных кривых АРК 0- 12 дБ от базово
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

Отсечка компенсированная,  0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Память 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы преобразователей 2 Lemo0
Аккумулятор Li-ion 10.8В, 5000 mА/ч
Время работы 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,9 кг с аккумуляторами



Комплектации


Ультразвуковой дефектоскоп УСД-50 IPS (стандартный комплект):
Артикул: 60200

Состав комплекта :

Артикул Наименование Кол-во
60201 электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь утразвуковой П121-5-65 1
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
