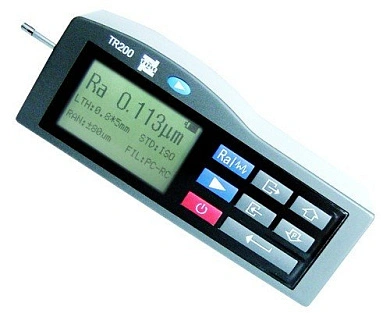

Профилометр TR200

Код товара: 1565

Главные характеристики

Измеряемые параметры шероховатости
Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р)
Построение профилей
шероховатости (R) кривой Rmr (коэффициент использования материала Mr)
Коэффициенты увеличений профиля
по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х
Система мер
метрическая, британская
Дискретность индикации
0.001 мкм
Тип дисплея
матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой
Все характеристики ↓
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Отличительные особенности измерителя шероховатости (профилометра) TR200:

  • Измерение параметров шероховатости: Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp;
  • Способы фильтрации RC, PC-RC, GAUSS и D-P;
  • Профиломер TR200 совместим с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Немецкий институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт);
  • Жидкокристаллический дисплей 128 х 64, отображающий все параметры и графики;
  • Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов;
  • Комплексное конструирование механической и электронной частей профилометра TR200 позволило создать лёгкий малогабаритный прибор, удобный в использовании;
  • Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S;
  • Встроенный стандартный интерфейс RS232 делает возможным связь с персональным компьютером;
  • Функция автоматического отключения через заданный промежуток времени;
  • Наличие большого объема встроенной памяти;
  • Экранные рекомендации во время работы с прибором;
  • Возможность заказа различных видов датчиков: датчик для криволинейной поверхности, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень.

Технические характеристики измерителя шероховатости TR 200:

Подробная таблица · 24 строк

Измеряемые параметры шероховатости

Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р)

Построение профилей

шероховатости (R) кривой Rmr (коэффициент использования материала Mr)

Коэффициенты увеличений профиля

по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х

Система мер

метрическая, британская

Дискретность индикации

0.001 мкм

Тип дисплея

матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой

Размеры ЖКИ

экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи

Отображение результатов

непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка

Вывод результатов измерений

через порт RS – 232 на принтер TA220S или ПК

Диапазон измерений по параметрам

Ra, Rq: 0.01 – 40 мкм
Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм
RSm, RS: 1мм
Rmr: 1 – 100%

Значения отсечек шага

0,25 мм/ 0.8 мм/ 2,5 мм

Длина оценки значений параметров шероховатости

отсечка 1 – 5 (по выбору пользователя)

Длина трассы ощупывания

(отсечка 1 – 5) + отсечка 2

Тип цифрового фильтра

резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P

Тип датчика

стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм

Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения

6.0 мм, глубина 15 мм (при использовании датчика TS100)

Электрическое питание

перезаряжаемый литий-ионный аккумулятор

Зарядное устройство

220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)

Диапазон рабочих температур

от 0 до 40 °C

Относительная влажность воздуха

< 80%

Диапазон температур при хранении

от – 25 до 60 °C

Степень точности

класс 3

Габаритные размеры

141 x 56 x 48 мм

Масса электронного блока

480 г

Базовый комплект поставки профилометра TR200:

  • Электронный блок профилометра;
  • Образцовая мера шероховатости;
  • Датчик TS100;
  • Зарядное устройство;
  • Инструкция по эксплуатации;
  • Гарантийный талон;
  • Кейс для хранения и транспортировки.
