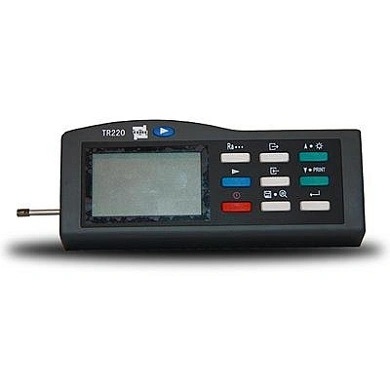

Профилометр TR220

Код товара: 1567

Главные характеристики

Интерфейс передачи данных
RS232
Измеряемые параметры
Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Диапазон измерения иглы датчика
±80 мкм
Дискретность
0.01 мкм
Фильтр
RC, PC-RC, GAUSS, D-P
Длина оценки
0.25 мм, 0.8 мм, 2.5 мм, авто
Все характеристики ↓
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Отличительные особенности измерителя шероховатости поверхности (профилометра) TR220:

  • Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2;
  • Способы фильтрации RC, PC-RC, GAUSS и D-P;
  • Большой и четкий жидкокристаллический дисплей с разрешением 128 х 64 pix;
  • Малые габариты и вес прибор обеспечены благодаря комплексной конструкции механической и электронной частей;
  • Измеритель шероховатости TR220 имеет функцию запоминания и чтения результатов измерений;
  • Наличие встроенных часов: отображаются при включении измерителя шероховатости TR-220, также записывается время проведения эксперимента;
  • Индикатор положения иглы датчика;
  • Функция самопроверки;
  • Встроенный стандартный интерфейс RS232 для связи с персональным компьютером;
  • Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S;
  • Предусмотрены такие функции, как: автоматическое отключение и экранные рекомендации;
  • Предоставляются различные виды датчиков: датчик для криволинейной поверхности, датчик для каналов малого диаметра, датчик для измерения шероховатости в глубоких бороздках, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень.

Технические характеристики измерителя шероховатости (профилометра) TR220:

Подробная таблица · 20 строк

Измеряемые параметры

Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2

Диапазоны отображения

Ra, Rq: 0.005-40 мкм
Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0.02-160 мкм
RSm, RS: 1мм
Rmr: 1-100% (%Rt), RSk: 0-100%

Диапазон измерения иглы датчика

±80 мкм

Дискретность

0.01 мкм

Фильтр

RC, PC-RC, GAUSS, D-P

Длина оценки

0.25 мм, 0.8 мм, 2.5 мм, авто

Количество длин оценки

от 1 до 5 длин (выбираемая)

Длина измерения

от 3 до 7 длин (выбираемая)

Максимальная длина прохода

17.5 мм/0.71 дюйм

Минимальная длина прохода

1.3 мм/0.05 дюйм

Точность

±10%

Повторяемость

<6%

Угол измерительного пера

90°

Радиус измерительного пера

5 мкм

Интерфейс передачи данных

RS232

Электропитание

LI-ion батарея высокого качества (6 В/800 мА)

Диапазон рабочих температур

0-40 °С

Относительная влажность

<90%

Габариты

140 х 56 х 48 мм

Масса

440 г

Базовый комплект поставки профилометра TR220:

  • Электронный блок измерителя шероховатости;
  • Образцовая мера шероховатости;
  • Датчик TS100;
  • Зарядное устройство;
  • Инструкция по эксплуатации;
  • Гарантийный талон;
  • Кейс для хранения и транспортировки.
