Шаблон сварщика Pocket Bridge Cam

Код товара: 1592

Главные характеристики

Раздел каталога
Шаблоны сварщика
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

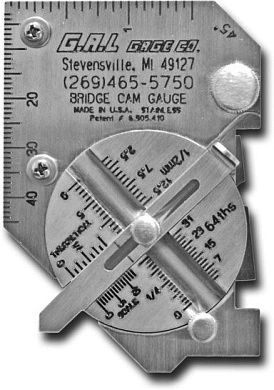

Измеритель Pocket Bridge Cam состоит из базовой пластины с 4-мя шкалами, вращающегося диска с 6 шкалами, ползунка, регулировочных винтов, зажимов и подвижного указателя с риской.
Таблица применения измерителя, измеряемые диапазоны и технические параметры:
Таблицу можно прокрутить по горизонтали ↔

Функция

Диапазон

Разрешение

Погрешность

линейка

0 - 45 мм

1 мм

± 0,2 мм

измерение несоосности поверхностей, смещения, выпуклости шва

0 - 20 мм

1 мм

± 0,20 мм

измерение угла кромки

0 -60°

5°

± 1°

измерение короны шва

0 - 13 мм

1 мм

± 0,20 мм

измерение катета углового шва

0 - 20 мм

1 мм

± 0,20 мм

измерение глубины подреза

0 - 20 мм

1 мм

± 0,20 мм

Шкала по краю может использоваться для измерения толщины пластины в диапазоне 0-45 мм как обычная прямая стальная линейка.
Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-20 мм, является значение измеряемого параметра.

Ползунок используется для измерения вогнутости и выпуклости углового шва

Обслуживание
1) Сварочный Измеритель Pocket Bridge Cam не должен находиться вместе с другими инструментами, что может привести к поломке и царапинам, тем самым снизится точность инструмента.
2) Не вытирайте шкалы амилацетатом.
3) Запрещено использовать Измеритель Pocket Bridge Cam в качестве отвертки.

Изготовлен из нержавеющей стали и предназначен для измерений в миллиметрах или в дюймах вогнутости (выпуклости) углового шва, высоты шва, катета углового шва, глубины подреза, несоосности поверхностей, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 45 мм и измерения угла разделки кромок 0 °- 60 °.
