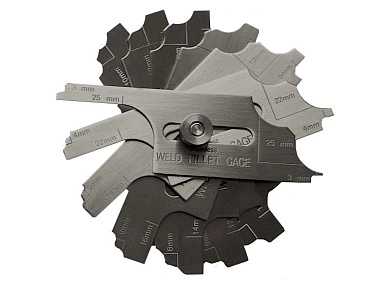

Шаблон сварщика WG5 ( аналог УШС-2)
Набор шаблонов для контроля катетов угловых сварных соединений, а так же для измерения выпуклости и вогнутости шва.
Диапазон измерений - 3,2 - 25,4 мм
Погрешность: ± 0,1 мм / ± 0,005”
Кол-во шаблонов – 7 штук
Материал – нержавеющая сталь
Диапазон измерений - 3,2 - 25,4 мм
Погрешность: ± 0,1 мм / ± 0,005”
Кол-во шаблонов – 7 штук
Материал – нержавеющая сталь
Каждый из шаблонов имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
Склад
0
Похожие товары
Cостоит из одной конусной детали, изготовленной из нержавеющей стали.
На одной стороне нанесена метрическая шкала, на обратной стороне – дюймовая шкала.
Диапазон измеряемых отверстий – 0-15 мм
Погрешность - ± 0,1 мм
Не указана цена за шт
Измеритель состоит из двух компонентов: основной пластины и подвижного указателя. Используется для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва, имеет 4 шкалы:
MAX-MIN (высота стыкового шва) - 0-3 мм
MAX CONCAVITY (макс. вогнутость) – 0-20 мм
MAX CONVEXITY (макс. выпуклость) – 0-20 мм
LEG LENGTH (катет углового шва) - 0-20 мм
Измеритель изготовлен из нержавеющей стали.
Не указана цена за шт
Предназначен для измерений:
- внутренней несоосности
- зазора при сборке
- угла разделки кромок
- высоты короны
- катета углового шва
Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя. Имеет шаблон угла 37½°.
Не указана цена за шт
Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок.
Шаблон соответствует требованиям ТУ 102.338-83. Поверка шаблона УШС-3 регламентирована методикой УШС3.000МУ. По заявке на сварочные шаблоны УШС 3 может быть выдан сертификат о калибровке действительный в течении 1 года.
Не указана цена за шт
