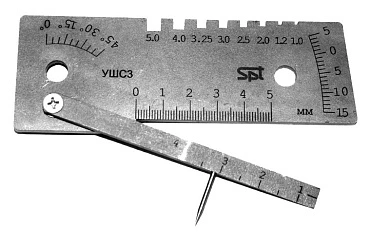

Универсальный шаблон сварщика УШС-3

Код товара: 1571

Главные характеристики

Раздел каталога
Шаблоны сварщика
Все характеристики ↓
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Основные характеристики и предел погрешностей шаблона УШС-3

Контролируемый параметр Диапазон измерений Допустимая погрешность
Углы разделки (скоса кромок) 0 -45° ±2,5°
Смещение кромки 0 - 15 мм ±0,5 мм
Размер притупления и ширины шва (линейка) 0 - 50 мм ±0,25 мм
Высота усиления стыкового шва 0 - 5 мм ±0,5 мм
Глубина вогнутости шва 0 - 15 мм ±2,5°
Высота выпуклости шва 0 - 5 мм ±0,5 мм
Подрезы корня шва 0 - 15 мм ±0,5 мм
Глубина дефектов шва 0 - 15 мм ±0,5 мм
Высота дефектов шва 0 - 5 мм ±0,5 мм
Размеры зазоров 1 - 4 мм ±0,25 мм
Диаметр электродов 1/1,2/2/2,5/3/3,25/4/5 до 3мм +0,1мм
от 3 до 3,25мм +0,12мм
более 3,25мм +0,3мм
Комплект поставки: шаблон сварщика универсальный УШС-3, паспорт , сертификат о калибровке (по заявке), упаковка.
