Универсальный шаблон сварщика WG2+

Код товара: 1578

Главные характеристики

Раздел каталога
Шаблоны сварщика
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Таблицу можно прокрутить по горизонтали ↔

Рис.

Функция

Диапазон

Разрешение

Погрешность

1

линейка

0 - 50 мм

1 мм

± 0,1 мм

2

измерение смещения

0 - 15 мм;

0 - 5 мм

1 мм;

0,05 мм

± 0,20 мм;

± 0,10 мм

3

измерение угла кромки

80-160°

5°

± 30'

4

измерение величины зазора

0 - 6 мм

1 мм

± 0,10 мм

5, 6

измерения угла раскрытия Х-шва 60°;

измерения угла раскрытия Х-шва 70°

60° ; 70 °

5°

± 30'

7, 8

измерение высоты стыкового шва

измерение углового шва

0 - 15 мм

1 мм

± 0,20 мм

9

измерение высоты углового шва ( катет)

0 -15 мм

1 мм

± 0,10 мм

10

измерение ширины шва

0 - 60 мм

1 мм

± 0,10 мм

11

измерение смещения

0 - 15 мм;
0 - 5 мм

1 мм;

0,05 мм

± 0,20 мм;
± 0,10 мм

12

измерение глубины подреза

0 - 25 мм

1 мм

± 0,10 мм

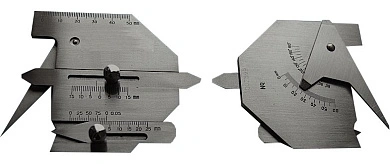

Cостоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.

Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение. Является аналогом универсального шаблона сварщика УШС-4.
