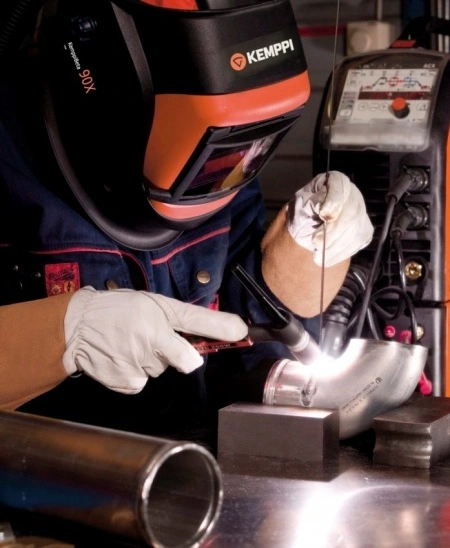

Техника сварки Tig

Сварочный процесс по методу TIG имеет ряд технологических особенностей. Эти особенности следует учитывать перед началом работы.

В первую очередь важно очистить свариваемые кромки от ржавчины, краски, масла или других загрязнителей. На алюминиевых заготовках необходимо удалять оксидную пленку, образовавшегося после травления. Это важно потому, что в процессе TIG-сварки значительно повышается чувствительность металла к загрязнениям.

TIG-сварка – это сварка неплавящимся вольфрамовым электродом. Работу следует проводить хорошо заточенным электродом, подобранным по диаметру и химическому составу. Диаметр электрода зависит от толщины свариваемых материалов: чем тоньше металл, тем меньше должен быть диаметр электрода. По химическому составу различают три основных типа вольфрамовых электрода:

• нелегированный (чистый) вольфрамовый электрод – используется для работы на переменном токе и подходит для всех защитных газов, идеально подходит для сварки алюминия, но быстро расходуется,
• электрод из торированного вольфрама – используется для работы на постоянном токе, при работе с переменным током подходит только для тонких материалов, требуют особых условий хранения из-за радиоизлучения,
• электрод из лантанированного вольфрама – отличаются повышенной износостойкостью и сохранением заточки, а также позволяют удобно зажигать и поддерживать дугу.

Электрод для TIG-сварки крепится внутри горелки в цанге. Инертный газ подается через сопло горелки. Дуга зажигается между электродом и свариваемым материалом. Розжиг может проводиться тремя способами: проведением по металлу, точечным касанием (Lift TIG) или бесконтактным способом. Наиболее удобный третий вариант, но он используется только в дорогих устройствах для TIG-сварки. Способы с касанием являются более дешевыми, но проведение иглы по металлу ведет к быстрому притуплению электрода, а также могут вызвать прилипание электрода к материалу. В большинстве аппаратов сейчас применяется способ Lift TIG.

Техника TIG-сварки предполагает точное соблюдение расположение и перемещение горелки. В начале сопло горелки относительно сварного шва должно быть расположено под углом 90^о. Когда сварочная ванна сформирована, угол уменьшается до 70-80^о. В конце угол уменьшают до 20-30^о при заварке кратера. Соблюдение минимального зазора между иглой и металлом позволяет получить тонкий и ровный шов, тогда как увеличение этого расстояния приведет к расширению ванны и уменьшению степени проплавки. Движение горелки также влияет на качество шва: горелка должна перемещаться вдоль оси шва без поперечных движений.

Формирование сварного шва происходит за счет материала изделий или с использованием присадочной проволоки. Материал изделий используется в тех случаях, когда свариваемые детали максимально придвинуты друг к другу без зазора, а на концах имеются кромки. Если между изделиями есть зазор, то шов формируется за счет присадочной проволоки. Электрод и проволока не должны покидать области защитного газа для защиты от насыщения зоны сварки кислородом.

Проволока может подаваться вручную или автоматически в зависимости от вида оборудования и используемой техники TIG-сварки. Главное требование – плавная подача проволоки для снижения риска разбрызгивания металла и размещение проволоки перед горелкой. Присадочная проволока подбирается максимально близко по составу к свариваемым материалам.
