Резка металлаСварог

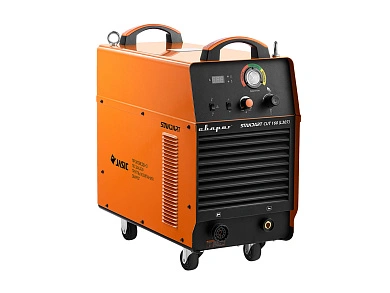

00000096420 Инверторный аппарат CUT 160 (L307)

Артикул: 00000096420

Главные характеристики

ПН (40°C)
60 %
Напряжение питающей сети
380 В
Потребляемая мощность
29.2 кВА
Вес
55 кг
Рабочий диапазон сетевого напряжения
320–430 В
Частота питающей сети
50 Гц
Производитель
Сварог
Все характеристики ↓
Поставку уточнит специалист
300 450 ₽
Запросить предложение для предприятия →
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

CUT 160 (L307) – это профессиональный инверторный аппарат нового поколения для воздушно-плазменной резки всех видов сталей, алюминия, а также меди и их сплавов. Технология воздушно-плазменной резки в отличие от газовой резки полностью взрывобезопасна. Максимальная толщина реза – 55 мм, что позволяет использовать аппарат в тяжёлой промышленности. Новинка отличается встроенным разъёмом для ЧПУ, автоматическим определением типа подключенного плазмотрона и полностью совместима со станками ЧПУ ТМ «Сварог». В CUT 160 (L307) силовая и управляющие части разделены, что повышает надежность оборудования.
  • Регулировка давления с передней панели
  • Высокочастотный поджиг дуги
  • Проверка давления рабочей и дежурной дуг
  • Встроенный манометр и регулятор давления
  • Режимы 2Т/4Т
  • Разъёмы для подключения ЧПУ
  • Безопасное подключение плазмотрона через центральный адаптер
  • Определение типа плазмотрона (ручной/автоматический)
  • Транспортировочные колесики и проушины для быстрого и безопасного перемещения по рабочей зоне
  • Удобная табличка с параметрами реза
Технические данные

Характеристики

Сведения из проверенного источника

Напряжение питающей сети
380 В
Рабочий диапазон сетевого напряжения
320–430 В
Частота питающей сети
50 Гц
Количество фаз
3 фазы
Потребляемый ток
44 А
Потребляемая мощность
29.2 кВА
Ток реза
30–160 А
Ток реза при ПН, 100%
124 А
ПН (40°C)
60 %
Рабочее напряжение
88–144 В
Способ возбуждения дуги CUT
Высокочастотный
Скорость подачи сжатого воздуха
350 л/мин
Номинальное давление компрессора
0.7 Мпа
Напряжение холостого хода
320 В
Максимальная толщина разрезаемого металла
55 мм
Регулировка давления дежурной дуги
Снаружи
Тип изготовления
Комбинированный
Тип транзисторов
IGBT модули
Тип управления
Аналоговое
Цифровая индикация параметров резки
Индикатор
Коэффициент мощности
0.93
КПД
85 %
Класс изоляции
F
Степень защиты
IP 21S
Температура эксплуатации
0 …+40 °C
Габаритные размеры
676 ×333 ×712 мм
Вес
55 кг
Разъем плазмотрона
Ц.а.
Разъем управления для ЧПУ
2 Pin/4 Pin
Разъем клеммы заземления
ОКС 35–50
Подключение сжатого воздуха
Штуцер ⌀9 мм
Документация и источник сведений ↗
Таблицу можно прокрутить по горизонтали ↔
Характеристика Значение
Напряжение сети 380 В ±15%
Частота питающей сети:
50 Гц
Потребляемая мощность : 29.2 кВА
Потребляемый ток: 44 А
Ток реза (ПН 100%): 124 А
Способ возбуждения дуги:
Высокочастотный
Диапазон регулирования тока реза: : 30-160 А
ПН (40°C): 60%
Номинальное давление компрессора:
0.7 мПа
Скорость подачи сжатого воздуха:
350 л/мин
Максимальная толщина разрезаемого металла: 55 мм
Коэффициент мощности: 0,93
Класс изоляции: F
Класс защиты: IP 21S
Габариты:
676
×333
×712
мм
Вес: 55 кг
Управление процессом

Режимы и функции

  • Режим резки CUT
  • Режим работы 2Т/4Т
  • Регулировка давления
  • Проверка давления рабочей дуги
  • Проверка давления дежурной дуги
  • Дежурная дуга плазмотрона
  • Подключение к станкам ЧПУ
  • Встроенный фильтр регулятор с манометром
Вариант поставки

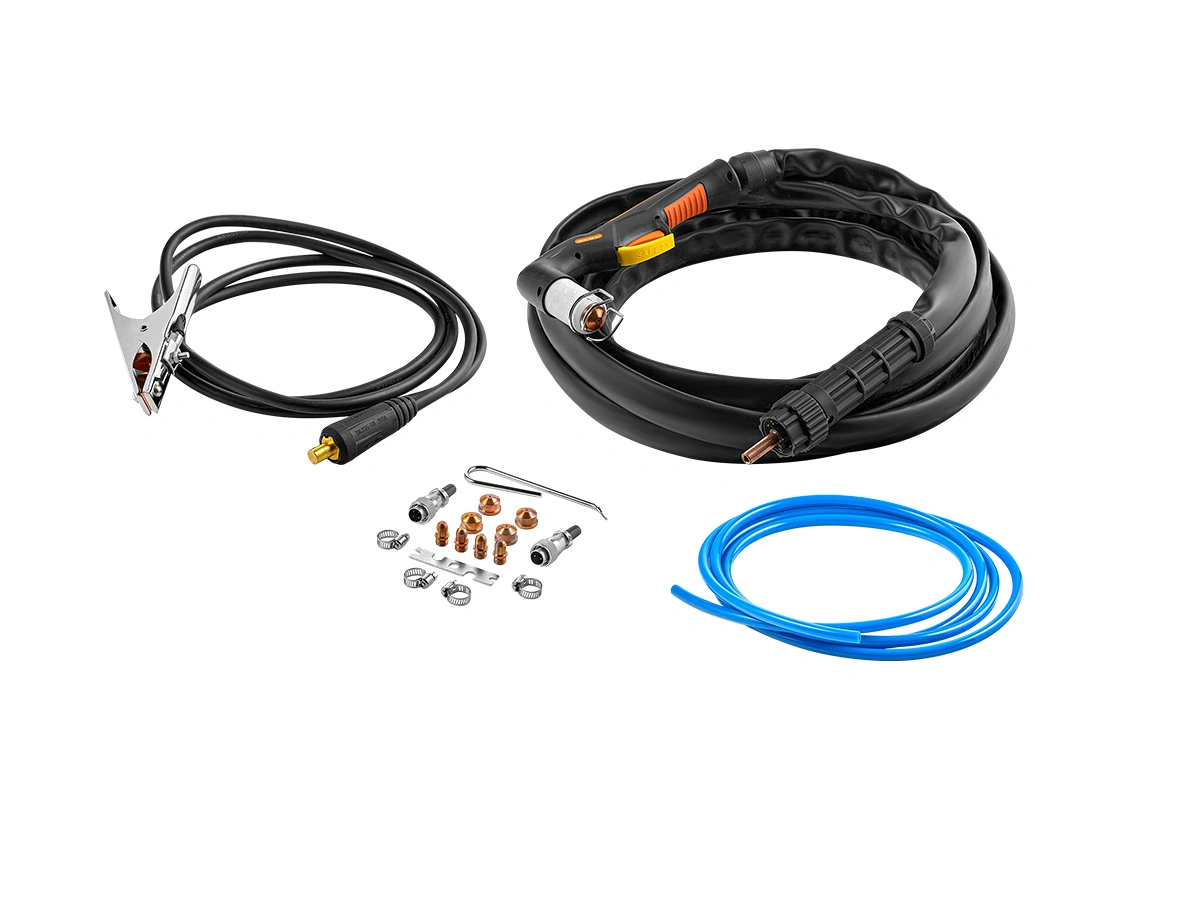

Комплектация

Комплект по текущей странице производителя. Состав конкретной поставки согласуется по артикулу.

  • Инверторный аппарат воздушно-плазменной резки 1 шт.
  • Плазменный резак в сборе TECH CS 141, 6 м 1 шт.
  • Клемма заземления в сборе 200 А, 3 м 1 шт.
  • Комплект ЗИП 1 шт.
  • Паспорт 1 шт.
  • Руководство по эксплуатации 1 шт.
