00000096533 Инверторный аппарат REAL CUT 100 (L221)

Артикул: 00000096533

Главные характеристики

ПН (40°C)
60 %
Напряжение питающей сети
380 В
Потребляемая мощность
20 кВА
Вес
27 кг
Рабочий диапазон сетевого напряжения
320–430 В
Частота питающей сети
50 Гц
Производитель
Сварог
Все характеристики ↓
Поставку уточнит специалист
219 330 ₽
Запросить предложение для предприятия →
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

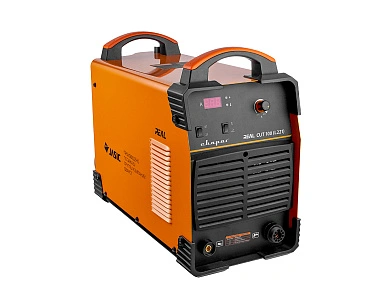

Аппарат резки REAL CUT 100 (L221) предназначен для плазменной резки металла, а также обеспечивает превосходное качество резки любых токопроводящих металлов толщиной до 35 мм: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
Ключевые особенности:
  • Функция проверки газа
  • Встроенный фильтр-регулятор
  • Работа с широким спектром материалов
  • Плавная регулировка тока
  • Толщина реза до 35 мм
  • Режим реза 2Т и 4Т
  • Высокочастотный поджиг дуги
  • Безопасное подключение плазмотрона через центральный адаптер
  • Разъёмы для подключения ЧПУ
  • Определение типа плазмотрона (ручной/автоматический)
Технические данные

Характеристики

Сведения из проверенного источника

Напряжение питающей сети
380 В
Рабочий диапазон сетевого напряжения
320–430 В
Частота питающей сети
50 Гц
Количество фаз
3 фазы
Потребляемый ток
30.7 А
Потребляемая мощность
20 кВА
Ток реза
20–100 А
Ток реза при ПН, 100%
80 А
ПН (40°C)
60 %
Рабочее напряжение
88–120 В
Способ возбуждения дуги CUT
Высокочастотный
Скорость подачи сжатого воздуха
250 л/мин
Номинальное давление компрессора
0.7 Мпа
Напряжение холостого хода
315 В
Максимальная толщина разрезаемого металла
35 мм
Тип изготовления
Комбинированный
Тип транзисторов
IGBT транзисторы
Тип управления
Аналоговое
Цифровая индикация параметров резки
Индикатор
Коэффициент мощности
0.7
КПД
85 %
Класс изоляции
F
Степень защиты
IP 21S
Температура эксплуатации
0 …+40 °C
Габаритные размеры
568 ×259× 446 мм
Вес
27 кг
Разъем плазмотрона
Ц.а.
Разъем управления для ЧПУ
2 Pin/4 Pin
Разъем клеммы заземления
ОКС 10–25
Подключение сжатого воздуха
Штуцер ⌀9 мм
Документация и источник сведений ↗
Таблицу можно прокрутить по горизонтали ↔
Характеристика Значение
Напряжение сети 380 В ±15%
Частота питающей сети:
50 Гц
Потребляемая мощность : 20 кВА
Потребляемый ток: 30.7 А
Ток реза (ПН 100%): 80 А
Способ возбуждения дуги:
Высокочастотный
Диапазон регулирования тока реза: : 20–100 А
ПН (40°C): 60%
Номинальное давление компрессора:
0.7 мПа
Скорость подачи сжатого воздуха:
250 л/мин
Максимальная толщина разрезаемого металла: 35 мм
Коэффициент мощности: 0,7
Класс изоляции: F
Класс защиты: IP 21S
Габариты:
568
×259
×446
мм
Вес: 27 кг

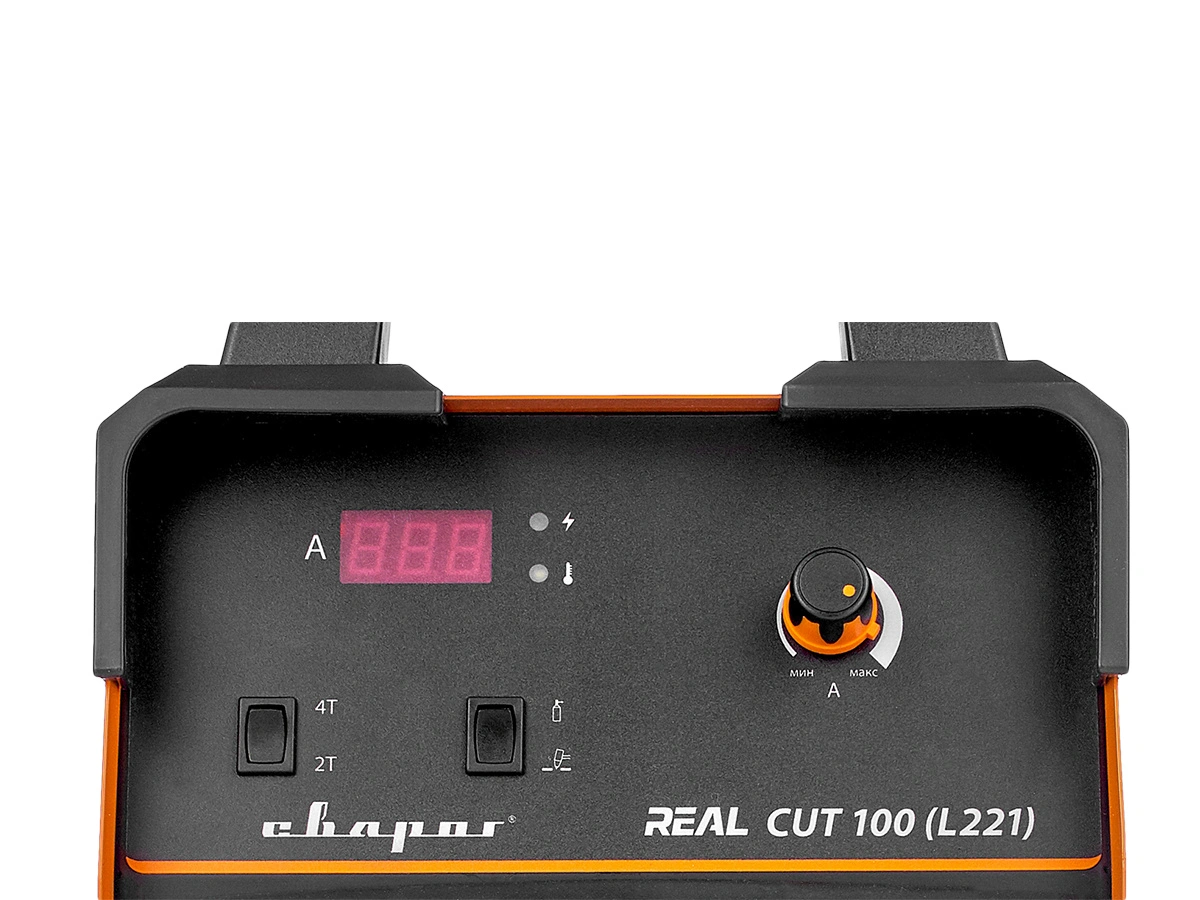

Управление процессом

Режимы и функции

  • Режим резки CUT
  • Режим работы 2Т/4Т
  • Регулировка давления
  • Проверка давления рабочей дуги
  • Дежурная дуга плазмотрона
  • Подключение к станкам ЧПУ
  • Интеллектуальная система охлаждения аппарата
  • Встроенный фильтр регулятор с манометром
Вариант поставки

Комплектация

Комплект по текущей странице производителя. Состав конкретной поставки согласуется по артикулу.

  • Инверторный аппарат для воздушно-плазменной резки− 1 шт.
  • Плазменный резак TECH CS 101, 6 м− 1 шт.
  • Клемма заземления в сборе с кабелем, 3 м− 1 шт.
  • Комплект ЗИП− 1 шт.
  • Руководство по эксплуатации− 1 шт.
  • Паспорт− 1 шт.
Точные артикулы

Совместимость

Подключение сжатого воздуха
Штуцер ⌀9 мм
