"Бастион М" со стеклянной рентгеновской трубкой

Код товара: 1622

Главные характеристики

Раздел каталога
Аппараты постоянного действия
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

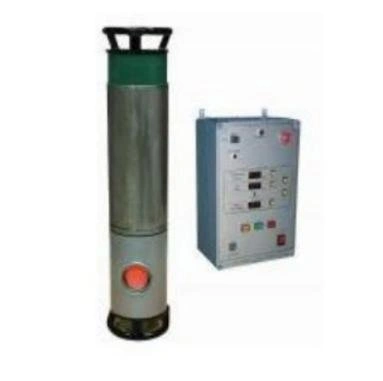

В состав аппаратов входят:

Основной комплект:

  • моноблок излучателя;
  • выносной пульт управления;
  • комплект кабелей;
  • сигнальная лампа "Рентген" с кабелем.

Дополнительно:

  • автономная система жидкостного охлаждения с комплектом кабелей и шлангов.

Моноблок представляет собой алюминиевый цилиндрический корпус с размещенными внутри стеклянной рентгеновской трубкой с заземленным анодом и высоковольтным высокочастотным источником питания. Блок залит трансформаторным маслом под вакуумом, имеет штуцеры для подключения внешней системы жидкостного охлаждения (водопровод или автономная система жидкостного охлаждения) и соединяется с блоком питания и управления гибким низковольтным кабелем длиной от 1 до 25 м, по желанию заказчика.

Блок питания и управления содержит все функциональные узлы силовой электроники и микропроцессорную плату управления и защиты. Блок обеспечивает принудительное воздушное охлаждение силовой электроники встроенным вентилятором, собран в прямоугольном корпусе с разъемами для подключения:

  • кабеля сетевого питания;
  • соединительного кабеля к моноблоку;
  • кабеля цепей блокировки;
  • кабеля цифрового управления (интерфейс RS-232 или RS-485);
  • кабеля сигнальной лампы "Рентген"
  • кабеля управления автономной системой жидкостного охлаждения.

Управление аппаратом стандартно осуществляется от удаленного компьютера по последовательному интерфейсу (RS-232 или RS-485). Однако, оно может быть заменено управлением от выносного пульта управления с ЖКИ дисплеем, поставляемого по желанию заказчика.

Характеристики аппаратов

Таблицу можно прокрутить по горизонтали ↔

Технические характеристики

Бастион М 160

Бастион М 180

Бастион М 200

Бастион М 250

Глубина просвечивания, мм (Fe), до

22

32

40

56

Глубина просвечивания, мм (Al), до

100

140

160

200

Макс. напряжение трубки, кВ

160

180

200

250

Макс. анодная мощность , Вт

300

900

1000

1000

Анодное напряжение, кВ, шаг 1 кВ

10 ÷ 160

10÷180

10 ÷ 200

10 ÷ 250

Анодный ток, мА, шаг 0,1 мА

0,5 ÷ 2

0,5 ÷ 7,5

0,5 ÷ 7,5

0,5 ÷ 7,5

Vвых. на уст. высокое напряжение, кВ/сек

25

25

25

25

Размер фокусного пятна, мм

0,8 х 0,8

2 х 2

2 х 2

2,8 х 3

Диаграмма излучения , о 60 х 80 (80х100) 40 х 60
40 х 360
40 х 60
40 х 360
40 х 60
40 х 360

Масса моноблока, кг

16

18

18

24

Диаметр моноблока, мм

140

140

140

180

Длина моноблока, мм

620

640

640

805

Питание (однофазная сеть переменного тока 220 В)

Тип рентгеновской трубки

0,32БПМ22-160

1,2БПК21-200

1,2БПК21-200

1,8БПК11-300

Потребляемая мощность, Вт, не более*

500

1200

1200

1400
