РПД – 150

Код товара: 1616

Главные характеристики

Максимальная потребляемая мощность, Вт
220 Вт
Максимальная мощность на аноде, Вт
150 Вт
Анодное напряжение, кВ
50 ÷ 150
Анодный ток, мА
0,1 ÷ 3,0
Диаграмма излучения
60° × 80°
Фокусное пятно (по паспорту на трубку), мм
0,8 × 0,8
Все характеристики ↓
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Аппарат управляется микропроцессорным устройством, которое не допускает ошибок оператора, что обеспечивает его правильную эксплуатацию и надежную работу.

Аппарат имеет двойное питание: от сети переменного тока либо от встроенного аккумулятора (в комплект поставки могут входить запасные аккумуляторные блоки и зарядное устройство).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Максимальная потребляемая мощность, Вт 220
Максимальная мощность на аноде, Вт 150
Анодное напряжение, кВ 50 ÷ 150
Анодный ток, мА 0,1 ÷ 3,0
Диаграмма излучения 60° × 80°
Фокусное пятно (по паспорту на трубку), мм 0,8 × 0,8
Управление ручное от БПУ или программное от
удаленного РС по интерфейсу RS-485
Диапазон рабочих температур, ° C -10 °÷ +40° (северная: -30° + 40°С)
Размеры, мм / вес, кг:
- Моноблок (без свинцовой защиты) 110 × 130 × 470 / 4,9
- Блок питания и управления 414 × 345 × 180 / 7,0
- ПДУ 210 × 100 × 26 / 0,3
- Аккумуляторный блок 270 × 250 × 120 / 10,0

Малый размер фокусного пятна и регулировки тока и напряжения в широком диапазоне позволяют получать качественные снимки, соответствующие требованиям по чувствительности и выявляемости дефектов ПНАЭ Г-7-010-89 и европейских норм.

Широкий пучок излучения (60°×80°) позволяет контролировать за одну экспозицию участки большой длины.

В соответствии с Европейским стандартом EN 444, а также требованиями методики радиографического контроля ПНАЭ Г-7-017-89, малый размер фокусного пятна позволяет приблизить аппарат к объекту, а следовательно, значительно сократить время экспозиции.

Малые размеры и вес моноблока делают аппарат незаменимым при работе в труднодоступных и стесненных условиях (например, при контроле трубопроводов обвязки, контроля трубопроводов атомных станций и химических производств.)

Телескопический штатив аппарата имеет сменные опоры: пластиковые и магнитные. Магнитные опоры облегчают надежное закрепление аппарата на металлических изделиях в различных пространственных положениях.

Герметичная конструкция моноблока позволяет проводить работы при любых погодных условиях и в широком диапазоне температур.

Цифровые и световые индикаторы, расположенные на передней панели блока питания и управления, уверенно различимы, как в темноте, так и при ярком дневном свете.

Аппарат «РПД-150» зарекомендовал себя как надежный, неприхотливый и устойчивый к внешним условиям аппарат.

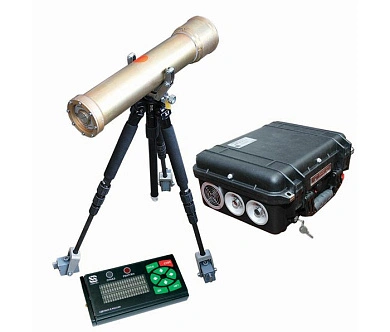

Стандартная комплектация:

  • моноблок в футляре
  • блок питания и управления (БПУ) в кейсе
  • пульт дистанционного управления (ПДУ) с тонким кабелем длиной 50 м на катушке
  • соединительный кабель (моноблок БПУ) длиной 5 м
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м
  • сумка для укладки кабелей

Дополнительно:

  • штатив со сменными опорами;
  • резиновые наконечники для установки на горизонтальных поверхностях;
  • магнитные башмаки для установки на стальных вертикальных и потолочных плоскостях;
  • лазерный прицел;
  • аккумуляторный блок с зарядным устройством в кейсе.
