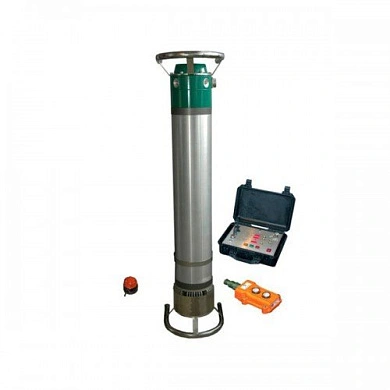

РПД-200
Цена по запросу
Обзор

Об оборудовании

Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.
Конструктивно моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
БПУ представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
ЗАО “Синтез” (производитель аппарата "РПД-200П") выпускает его в составе со специальной тележкой для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).
Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.
Технические характеристики
Подробная таблица · 20 строк
Наименование параметра "РПД-200"
"РПД-200П"
Масса моноблока (для "РПД-200" ПТ - без тележки), кг 19
16
Масса блока питания и управления, кг 7
7
Масса комплекта кабелей (стандартная комплектация), кг 5
5
Длина моноблока (без рукояток), мм 803
806
Длина моноблока (с рукоятками), мм 890
913
Диаметр моноблока (без рукояток), мм 180
180
Габаритные размеры моноблока (с рукоятками), мм 208 х 196
-
Размеры блока питания и управления, мм 415х345х180
415х345х180
Диапазон установки анодного напряжения, кВ, с шагом 1 кВ 70 ÷ 200
70 ÷ 200
Диапазон установки анодного тока, мА, с шагом 0,01 мА 1,0 ÷ 5,0
1,0 ÷ 5,0
Диапазон установки времени экспозиции, с, с шагом 1 с 1÷998 (16 мин)
1÷998 (16 мин)
Размер фокусного пятна, мм 2 х 2
3,5 х 1,5
Рабочая диаграмма излучения 40° х 60°
40° х 360°
Максимальная анодная мощность, Вт 1000
1000
Питание - однофазная сеть переменного тока 220 В, 50 Гц
220 В, 50 Гц
Тип рентгеновской трубки 1,2 БПК 21-200
1 БПК 21-200
Диапазон рабочих температур, градус С -10÷+40
-10÷+40
Диапазон температур хранения и транспортировки, градус С -40÷+70
-40÷+70
Потребляемая мощность, Вт, не более 1400
1400
В стандартный комплект поставки аппаратов входят:
  • моноблок в футляре с амортизацией и ручками для переноски;
  • блок питания и управления (БПУ) в кейсе;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации "РПД-200 П" - 20 м).
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м
