РПД-200 C
Цена по запросу
Обзор

Об оборудовании

Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температурах от -40°С. Высокая надежность аппаратов обеспечивается наличием режимов автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - около 30 мин.

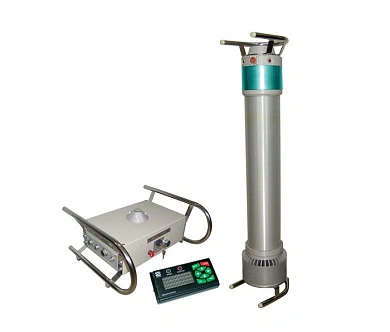

Конструктивно моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Управление работой аппарата осуществляется по стандартному последовательному интерфейсу от карманного пульта дистанционного управления с простым и удобным в использовании алгоритмом работы и четырехстрочным ярко светящимся текстовым дисплеем. Пульт подключается к блоку питания и управления гибким тонким кабелем произвольной длины.
Аппараты данной серии предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера.
Все аппараты серии «С» могут снабжаться системой радиоуправления (см. главу "Приспособления"), позволяющей работать без кабеля связи БПУ - ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом абсолютно не изменяется.
Технические характеристики
Подробная таблица · 21 строк
Наименование параметра "РПД-200С"
"РПД-200СП "
Масса моноблока, кг 19
16
Масса футляра БПУ, кг 8
8
Масса блока питания и управления, кг 7
7
Масса футляра блока питания и управления, кг 5
5
Длина моноблока (без рукояток), мм 780 / 750
780 / 750
Длина моноблока (с рукоятками), мм 870 / 840
-
Диаметр моноблока (без рукояток) 180 / 140
180 / 140
Диаметр моноблока (с рукоятками), мм 250
-
Размер блока питания и управления ( с ручками), мм 540х420х230
540х420х230
Диапазон установи анодного напряжения, кВ, с шагом 1 кВ 70 - 200
70 - 200
Диапазон установки анодного тока, мА, с шагом 0,01 мА 0,5-5 мА
0,5-5 мА
Диапазон установки времени экспозиции, с, с шагом 1 с 1-998 (16 мин)
1-998 (16 мин)
Размер фокусного пятна, мм 2 х 2
3,5 х 1,5
Рабочая диаграма излучения, градус 40х60
Панорама 40х360
Максимальная мощность, на аноде, Вт 1000
1000
Питание - однофазная сеть переменного тока 220 В, 50 Гц
220 В, 50 Гц
Тип рентгеновской трубки 1,2БПК 21-200
1,2БПК 21-200
Диапазон рабочих температур, градус С -35 ÷ +40
-35 ÷ +40
Диапазон температур хранения и транспортировки, градус С -45 ÷ +70
-45 ÷ +70
Потребляемая мощность, Вт, не более 1400
1400

В стандартный комплект поставки аппаратов входят:

  • моноблок в укладочном деревянном футляре с амортизацией и ручками для переноски;
  • блок питания и управления в металлическом корпусе (категория защиты - IP65) с сигнальной индикацией;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • соединительный кабель (моноблок-блок питания и управления) длиной 10 м (для панорамного - 20 м);
  • сигнальная лампа на крышке блока питания и управления.
Также есть разъём для дополнительной сигнальный лампы на магните.
