Блок жидкостного охлаждения MGT AnyCool-68 для ALPHA
Код товара: 33010
Вариант охлаждения серии ALPHA. Перед заказом нужно сверить исполнение и подключение.
Цена по запросу
Сварочные аппаратыMGT

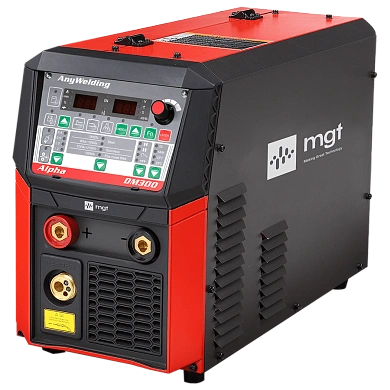

Полуавтомат MIG/MAG ALPHA DM3000
1 / 1
Главные характеристики
- Диапазон сварочного тока
- 30–300 А
- Номинальная нагрузка (ПВ) при +40⁰C
- 207 A / ПВ 100%250 A / ПВ 60%
- Входное напряжение
- 3 фазы, 380 В перем. тока (+20% / -15%)
- Диаметр проволоки
- 0,8 / 0,9 / 1,0 / 1,2 мм
- Номинальная потребляемая мощность
- 9,2 кВА / 8,7 кВт
- Масса
- 25,4 кг
- Производитель
- MGT
Доступен к заказу
Цена по запросу
Добавьте товар в корзину, укажите количество и запросите КП на весь список.
Подберём комплектацию и подготовим предложение с ценой и сроком поставки.
Запросить КППомощь с подбором и поставкой8 804 333-18-18
Обзор
Об оборудовании
Серия ALPHA DM/PM — компактные промышленные полуавтоматы, спроектированные специально для высококачественной сварки тонколистовых металлов. Инверторная платформа с высокой частотой преобразования 180 кГц обеспечивает высокую скорость замеров параметров сварки и точный микропроцессорный контроль дуги.
Встроенные синергетические программы оптимизированы для работы с алюминиевыми сплавами. Алгоритм импульсного режима, где разница между пиковым и базовым током достигает 90%, позволяет формировать плотный мелкочешуйчатый шов без дефектов. Специальная программа управления для нержавеющих сталей (SUS) снижает чувствительность к импульсной сварочной дуге и не требует сложного согласования параметров — аппарат адаптируется под различные защитные газовые смеси простой корректировкой сварочного напряжения. Высокоскоростная сварка точками гарантирует надёжный поджиг и формирование полноценной сварной точки за 0,3 секунды.
Технические преимущества:
- Сварка углеродистых сталей: Стабильная дуга с минимальным брызгообразованием в синергетическом режиме MAG.
- Сварка нержавеющих сталей (SUS): Точные синергетические кривые обеспечивают высокое качество шва и отсутствие перегрева тонкого металла.
- Технология QPT: Импульсная MIG/MAG сварка на короткой дуге, специально адаптированная для работы с нержавеющими сплавами.
- Высокочастотный инвертор: Несущая частота 180 кГц обеспечивает детализированный контроль формы волны сварочного тока в реальном времени.
- База экспертных данных: Обширная библиотека синергетических программ для быстрой настройки аппарата под типовые задачи.
- Ячейки памяти: Сохранение до 50 пользовательских сварочных заданий для быстрого переключения между режимами.
- Стабильность параметров: Аппарат автоматически компенсирует колебания напряжения в питающей сети без влияния на сварочный процесс.
- Энергоэффективность: КПД источника до 91%, существенно снижающий энергопотребление на производстве.
- Длина кабель-пакета: Поддержка соединительных шлейф-пакетов длиной до 15 м для большей гибкости в работе.
- Интеграция в РТК: Высокая адаптивность к автоматизации благодаря прецизионному цифровому управлению механизмом подачи проволоки.
- Надёжность: Увеличенный срок службы и сниженный процент брака благодаря улучшенной механической конструкции аппарата.
Техническая спецификация сварочного аппарата ALPHA
Таблицу можно прокрутить по горизонтали ↔
| Модель полуавтомата | ALPHA DM3000 | ALPHA PM3000 | ALPHA PM3000Q |
ALPHA DM3000S ALPHA DM3000R |
ALPHA PM3000S ALPHA PM3000R |
ALPHA PM3000QS ALPHA PM3000QR |
| Исполнение корпуса |
Ручной (компактный) |
Ручной (компактный) |
Ручной (компактный) |
Модульный / Роботизированный | Модульный / Роботизированный | Модульный / Роботизированный |
|---|---|---|---|---|---|---|
| Сварочные процессы | ||||||
| Синергетическая сварка MAG/CO₂ | В базе | В базе | В базе | В базе | В базе | В базе |
| Сварка с низким разбрызгиванием | В базе | В базе | В базе | В базе | В базе | В базе |
| Импульсная сварка MIG/MAG | — | В базе | В базе | — | В базе | В базе |
| Сварка импульсной короткой дугой | — | Опция | В базе | — | Опция | В базе |
| Сварка MMA | В базе | В базе | В базе | В базе | В базе | В базе |
| Материалы | ||||||
| Углеродистая сталь | В базе | В базе | В базе | В базе | В базе | В базе |
| Нержавеющая сталь | В базе | В базе | В базе | В базе | В базе | В базе |
| Алюминиевые сплавы | — | В базе | В базе | — | В базе | В базе |
| Металл-порошковая проволока | — | — | В базе | — | — | В базе |
Способы и режимы сварки
Таблицу можно прокрутить по горизонтали ↔
| Модель полуавтомата | ALPHA DM 3000 |
ALPHA DM 3000 S ALPHA DM 3000 R |
ALPHA PM 3000 |
ALPHA PM 3000 S ALPHA PM 3000 R |
| Способы сварки | MIG / MAG / CO₂ / MMA |
MIG / MAG / CO₂ / MMA Импульс MIG/MAG Двойной импульс MIG/MAG |
||
|---|---|---|---|---|
| Последовательность сварки | 2-такта | 2-такта / 4-такта / 4-такта спец. | ||
| Диаметр проволоки | 0,8 / 0,9 / 1,0 / 1,2 мм | |||
| Свариваемые материалы |
Углеродистая сталь Нержавеющая сталь |
Углеродистая сталь Нержавеющая сталь Алюминиевые сплавы |
||
Комплектация
- Источник тока
- Встроенный механизм подачи проволоки (для компактной версии)
- Закрытый или открытый блок подачи проволоки (для модульной версии)
- Соединительный кабель-пакет 10 м
- Кабель массы 4 м с клеммой
- Малая сварочная тележка (опция)
- Блок жидкостного охлаждения AnyCool-68 (опция)
- Коммуникационный блок для подключения к роботам (опция)
- Блок подачи проволоки для роботизированной сварки (опция)
Продвинутые сварочные процессы серии ALPHA
- Сварка с пониженным разбрызгиванием LSA (MAG/CO₂): Усовершенствованный алгоритм синергетического управления переносом металла. Программный контроль обеспечивает плавное отделение капли в момент короткого замыкания дугового промежутка. Это предотвращает взрывное разрушение жидкого мостика и минимизирует электромагнитное отталкивание расплава. В результате сварочная ванна ведет себя стабильно, количество брызг резко снижается, а геометрия шва формируется равномерно и аккуратно.
- Импульсная короткая дуга QPT: Технология опирается на высокочастотный инвертор (180 кГц), который гарантирует сверхбыстрый мониторинг параметров и точное управление дугой. Алгоритм QPT микропроцессорно контролирует перенос металла в пограничных (критических) режимах — на стыке между короткими замыканиями и струйным переносом. Это обеспечивает высокую стабильность горения дуги, что обеспечивает высокую скорость обработки сигналов и точное управление дугой в реальном времени.
Технические данные
Характеристики
- Свариваемый материал
- Углерод. Сталь
- Номинальная потребляемая мощность
- 260 Вт
- Номинальное вых. напряжение
- AC 380 - 400 В
- Объём бака охлаждающей жидкости
- 6,8 л
- Максимальный напор насоса
- 20 м
- Расход охлаждающей жидкости
- 3,5 л/мин
- Сигнализация расхода жидкости
- Есть
- Производство
- Китай
Подробная таблица · 25 строк
| Параметр | ALPHA DМ3000 |
| Силовая схема | Цифровое управление |
|---|---|
| Входное напряжение | 3 фазы, 380 В перем. тока (+20% / -15%) |
| Частота напряжения питающей сети | 50 - 60 Гц |
| Номинальная потребляемая мощность | 9,2 кВА / 8,7 кВт |
| Коэффициент мощности (cos φ) | 0,94 |
| КПД | 91% |
| Напряжение холостого хода | 54,2 В |
| Диапазон сварочного тока | 30 … 300 A |
| Диапазон сварочного напряжения | 12 … 30 В |
| Каналы параметров | 50 (стандартный) |
| Коррекция длины дуги | -30 … +30 |
| Номинальная нагрузка (ПВ) при +40⁰C | 207 A / ПВ 100% 250 A / ПВ 60% |
| Регулировка скорости подачи проволоки | 0,5 - 28 м/мин |
| Класс изоляции | H |
| Класс защиты | IP23 S |
| Требования к электромагнитной совместимости | по ГОСТ IEC 60974-10-2017 |
| Сертификация | EN60974-10:2014 EN60974-1:2012 GB/T15579.1-2013 |
| Рабочая температура | от -10⁰C до +40⁰C |
| Относительная влажность в работе | ≤ 95% |
| Размеры (Д×Ш×В) | 610 х 260 х 398 мм |
| Масса | 25,4 кг |
| Блок подачи проволоки | встроенный |
| Интерфейс для связи с роботом | — |
| Модуль охлаждения | Воздушное охлаждение, Жидкостное охлаждение (опция) |
Блок жидкостного охлаждения AnyCool-66 (Опция)
Блок охлаждения AnyCool-68 представляет собой резервуар для воды, предназначенный для охлаждения сварочной горелки при работе с полуавтоматами серии ALPHA. Работой блока управляет микропроцессор источника питания. При активации водяного охлаждения запускается насос. После завершения сварки он продолжает работать еще в течение 3 минут, обеспечивая непрерывное охлаждение горелки.
Блок подачи проволоки для роботизированной сварки
- Управление при помощи обратной связи с энкодером.
- Легкий вес блока — 6,0 кг.
- Компактные размеры: 230 × 170 × 170 мм.
- Евро-разъем в стандартной комплектации, разъем японского типа доступен опционально.
