Обзор

Об оборудовании

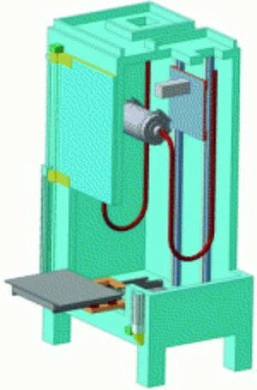

При использовании комплекса в режиме радиографии, на предметный столик укладывается рентгеновская пленка или фосфорная пластина системы “Фосфоматик”. Сверху на пленку укладываются изделия для просвечивания. С помощью автоматизированного подъемника рентгеновской трубки выбирается необходимое фокусное расстояние и производится экспозиция.
При использовании комплекса в режиме радиоскопии под предметным столиком размещается плоский детектор.
Данную систему можно также использовать для контроля любых изделий из различных материалов. Размер изделия должен быть не более размеров предметного столика. Системы предельно компактны. Для экономии места рентгеновский генератор расположен непосредственно под системой. Для удобства укладки изделий высота выдвижного столика сделана около 700 мм.
Выпускается 4 модификации данных комплексов:
Таблицу можно прокрутить по горизонтали ↔

ФИЛИН-102/160

ФИЛИН-102/225

ФИЛИН-102/350

ФИЛИН-102/450

Размер системы ДхШхВ

1000х1000х2500 мм

1000х1000х2500 мм

1500х1000х2500 мм

1500х1000х2500 мм

Рентгшеновский аппарат

ЭКСТРАВОЛЬТ-160

ЭКСТРАВОЛЬТ-225

ЭКСТРАВОЛЬТ-350

ЭКСТРАВОЛЬТ-450

Размер столика

800х600 мм

800х600 мм

1200х600 мм

1200х600 мм

Суммарный вес изделий

150 кг

150 кг

150 кг

150 кг

Фокусное растояние

400...1400 мм

400...1400 мм

450...1400 мм

450...1400 мм

Модификация ФИЛИН-102 предназначена для классической радиографии на рентгеновскую пленку. Общие характеристики систем приведены в таблице.

Модификация ФИЛИН-112 предназначена для компьютерной радиографии на фосфорные пластины. В комплекте поставляется система “Фосфоматик”.
Модификация ФИЛИН-122 предназначена для цифровой радиоскопии на плоский детектор. В комплекте поставляется рентгенотелевизионный детектор “филин 3232" с полем контроля 320х320 мм и разрешением 12 линий / мм. Изображения выводятся непосредственно на экран системы улучшения изображения СОВА+.
По желанию заказчика система может быть укомплектована другими видами рентгенотелевизионных детекторов.
