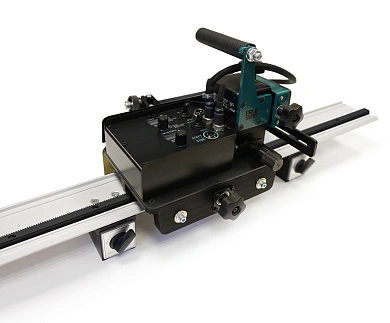

Сварочная каретка Profsvar Basic-Rail
Главные характеристики
- Скорость перемещения
- 0–4000 мм/мин
- Масса
- 8 кг
- Вес, кг
- 8
- Входящее напряжение
- 170 В-230 В, 50/60 Гц
- Адаптер DCB
- MeanWell-150-24
- Электродвигатель перемещения
- Шаговый, 24 В
- Производитель
- ProfSvar
Об оборудовании
Сварочная каретка PROFSVAR Basic-Rail – автоматическое оборудование для перемещения сварочной горелки для полуавтоматической MIG/MAG или аргонодуговой TIG сварки вдоль свариваемого контура. Применяется для автоматизации сварки продольных вертикальных и горизонтальных швов, сварки труб и обечаек. Каретка выпускается на шасси на жёсткой рейке.
Каретка имеет модульную конструкцию. Верхняя часть – блок управления с платами управления, двигателем и салазками для точного позиционирования сварочной горелки по вертикали и горизонтали (±40 мм), держателями горелок с механизмом поперечных колебаний или без него. Нижняя часть – шасси на жёсткой рейке.
Благодаря модульной конструкции каретку без колебательного механизма можно доукомплектовать колебательным механизмом под более сложные задачи.
Многие каретки на рынке не предназначены для аргонодуговой сварки из-за воздействия высокочастнотного осциллятора в момент начала сварки. Наша каретка к этому воздействию устойчива.
Каретка с шасси на рейке перемещается по жёсткой направляющей рейке. Направляющая рейка удерживается на поверхности металла с помощью магнитных держателей или с помощью вакуумных присосок при сварке немагнитных сталей или алюминия.
Особенности
- Модульная конструкция сварочной каретки;
- Подходят для полуавтоматической и аргонодуговой сварки;
1. Минимизирует проблемы, связанные с квалификацией сварщиков.
2. Понизит деформацию деталей за счёт стабильных тепловложений от сварочной дуги и снизит время на доработку (меньше брызг, меньше остановок сварки).
3. Выполнят заказы с высокими требованиями к качеству сварных швов.
4. Повысит скорость (примерно в 1,5 раза) и качество сварочных работ.
5. Стабилизирует параметры получаемых сварочных швов. Технолог определяет параметры сварки (напряжение, скорость подачи проволоки, скорость движения каретки, скорость и ширина колебаний, величина задержки колебаний в крайних точках). А задача сварщика – установить на каретке и источнике нужные параметры и следить за кареткой.
6. Будет беречь ваших сварщиков: они будут меньше уставать, меньше дышать дымом от дуги, на них будет меньше воздействовать ультрафиолета. Соответственно, они больше успевают делать.
Комплектация:
– Каретка с шасси на жёсткой рейке (рейка оплачивается отдельно)
– Держатель горелки без механизма колебаний
– Кабель питания 30 метров
Характеристики
- Гарантия
- 1 год
- Вес, кг
- 8
- Класс
- Проф. оборудование
- Производство
- Россия
Подробная таблица · 23 строк
Таблицу можно прокрутить по горизонтали ↔| Характеристика | Значение | |||
| Входящее напряжение |
170 В-230 В, 50/60 Гц |
|||
| Адаптер DCB |
MeanWell-150-24 |
|||
| Скорость перемещения | 0-400 см/мин. | |||
| Электродвигатель перемещения | Шаговый, 24 В | |||
| Передаточное число редуктора электродвигателя перемещения | 27:1 | |||
| Метод перемещения | Жесткая рейка | |||
| Перемещение горелки вверх- вниз | 0-40 мм | |||
|
Перемещение горелки вперед- назад |
0-40 мм |
|||
| Клиренс | 6 мм. | |||
| Угол наклона горелки по оси движения | 360 | |||
| Двигатель механизма колебаний | Шаговый, 24В | |||
| Передаточное число редуктора электродвигателя механизма колебаний | 369:1 | |||
| Ширина колебаний | 15 град.(±5%)˚ | |||
| Скорость колебаний | 0,75-15 град/сек (±5%)˚ | |||
| Время задержки в крайних точках слева/справа | 0.0~9.9 сек | |||
| Смещение центра колебаний | 360˚ | |||
| Габаритные размеры без учета держателя горелки | 265 х 150 х 235 мм | |||
| Масса | 8 кг | |||
| Кабель питания от каретки до адаптера 24В | КГХЛ 3х0.75, 28 метров | |||
| Кабель питания от адаптера 24В до сети | КГХЛ 3х0.75, 2 метра | |||
| Длина жёсткой рейки | 1,5 метра (2 метра опция) | |||
| Количество магнитов | 4 шт. (5 шт. для рейки 2 м) | |||
