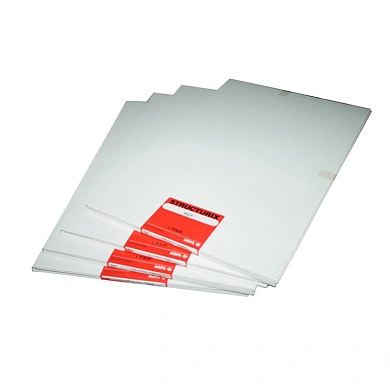

Усиливающие экраны Agfa NDT

Код товара: 1685

Главные характеристики

Раздел каталога
Усиливающие экраны
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

Усиливающие экраны Agfa изготовлены с использованием вольфрамата кальция (CaW04), флюоресцирующего голубым светом под воздействием ионизирующих излучений. Гибкость экранов значительно упрощает радиографию объектов изогнутой формы. Дополнительная защита от внешних воздействий обеспечивается благодаря специальному покрытию.

Экраны Agfa NDT обычно поставляются парами, форматом 30х40см или другими форматами. Для получения необходимых форматов экраны можно резать. По заявке возможна поставка экранов для рулонной пленки. Усиливающие экраны Agfa RCF и NDT-1200 рекомендуются для использования с радиографической пленкой Agfa F8. Использование этих экранов с радиографической пленкой РТ-1, либо использование экранов российского производства с пленкой F8, не позволяет получить эффективного уменьшения экспозиции из-за несогласованности спектра излучения экранов и спектров поглощения пленок.

Особенности и свойства усиливающего экрана AGFA 1200. Флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность в сочетании с приемлемой различимостью деталей снимка. Комбинация пленки AGFA F8 или F6 особенно подходит для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых металлических или бетонных конструкций. Экран AGFA NDT 1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, когда дозы излучения очень низки.

Особенности и свойства усиливающего экрана AGFA RCF. Экран AGFA RCF имеет встроенный фильтр из оксида свинца для рассеянного излучения. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA NDT F8 дает значительную экономию во времени. Флуоресцентный экран AGFA RCF это оптимальный компромисс между различимостью деталей и скоростью работы. Защитное покрытие (ЕВС/ Elektron-BeamCured) и полиэстеровая основа делают экран особенно прочным. Усиливающие экраны AGFA RCF можно применять, в том числе для обследования морских трубопроводов.

Условия хранения и эксплуатации. Экраны AGFA NDT должны быть защищены от сырости, высоких температур и ультрафиолетового излучения. Пыль и пятна должны удаляться с экрана специальным очистителем. Очиститель, содержащий антистатик, не только очищает экран, но и предотвращает налипание на экран грязи и пыли, вызванное статическим электричеством.

Относительный фактор экспозиции. При экспонировании с применением флуоресцентных экранов, важно учитывать влияние факторов температуры, энергии излучения и времени экспозиции. Так эффективность экранов снижается при повышении температуры окружающей среды.С увеличением энергии излучения, поглощение флуоресцентных экранов уменьшается и в результате эффект усиления уменьшается. Из-за эффекта, характерного для флуоресцентных экранов, усиливающее действие последних, по сравнению со свинцовыми экранами, уменьшается с увеличением продолжительности экспозиции. Относительные факторы экспозиции усиливающих экранов представлены в следующей таблице

Таблицу можно прокрутить по горизонтали ↔
Мощность / источник излучения Тип экрана Тип пленки Agfa
F8 F6 D7
100 kB NDT 1200 0.010 0.049
RCF 0.030 0.174
Без экрана 1.000
300 kB NDT 1200 + Pb 0.008 0.042
RCF 0.022 0.132
Pb 1.000
Иридий 192 NDT 1200 + Pb 0.007 0.063
RCF 0.035 0.389
Pb 1.000
Кобальт 192 NDT 1200 + Pb 0.006 0.096
RCF 0.040 0.562
Pb 1.000
