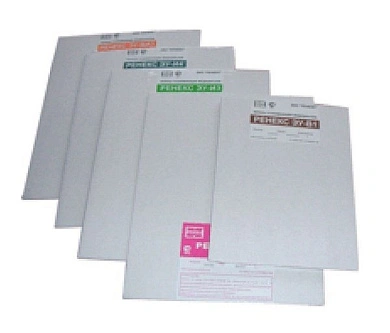

Усиливающие экраны Ренекс

Код товара: 1683

Главные характеристики

передний экран
задний экран
Раздел каталога
Усиливающие экраны
Все характеристики ↓
Поставку уточнит специалист
Цена по запросу

Добавьте товар в корзину, укажите количество и запросите КП на весь список.

Подберём комплектацию и подготовим предложение с ценой и сроком поставки.

Запросить КП
Помощь с подбором и поставкой8 804 333-18-18
Обзор

Об оборудовании

На сегодняшний день выпускаются следующие типы усиливающих экранов Ренекс

  • РЕНЕКС УПВ-1 ПРС —Флуоресцирующие экраны повышенной разрешающей способности. Экраны изготовлены из высокоэффективного мелкозернистого рентгенолюминофора – вольфрамата кальция с использованием специального красителя, эффективно поглощающего рассеянное световое излучение, образующееся в люминофорном слое. Благодаря этой технологии, разрешающая способность экранов увеличена до 6.00-8.00 пар линий/мм (в зависимости от условий рентгенографии)
  • РЕНЕКС УПВ-1, РЕНЕКС УПВ-2 — флуоресцирующие экраны общего назначения. Стандартные усиливающие экраны для дефектоскопии, выпускаемые с 2002 года. Отлично зарекомендовали себя в разных областях применения, изготовлены из высокоэффективного мелкозернистого рентгенолюминофора – вольфрамата кальция с добавлением оксисульфида иттрия, активированного тербием (УПВ-2).
  • РЕНЕКС УПВ-3 ВУ— флюоресцирующие экраны высокого усиления и повышенной яркости. Экраны изготовлены из сверхэффективного мелкозернистого рентгенолюминофора – флюробромида бария, активированного европием. По усиливающему действию, разрешающей способности, детальной чувствительности экраны РЕНЕКС УПВ-3 ВУ являются 100% аналогом экранам зарубежных производителей: KYOKKO SUPER SPECIAL.

Усиливающие экраны Ренекс выпускаются в следующих форматах — 30х40см, 8х30см, 8х40см, 10х30см, 10х40см. По специальному заказу изготавливаются экраны любых форматов (длиной до 5 м, шириной до 40 см). Технические характеристики, заявленные производителем усиливающих экранов Ренекс приведены в таблице.

Таблицу можно прокрутить по горизонтали ↔
Характеристика Маркировка Разрешающая способность, пар линий/мм Чувствительность комбинации флюоресцентных экранов с плёнками РТ-1,HS800, в Р-1 Коэффициент пересчета экспозиции при переходе от плёнки РТ-1 (HS800) к комбинации флуоресцентных экранов с плёнкой РТ-1 Нагрузка люминофора, мг/мм2
передний экран задний экран
Флуоресцирующие экраны повышенной разрешающей способности РЕНЕКС УПВ-1 ПРС 6.00 - 8.00 100 30 40-45 40-45
Флуоресцирующие экраны общего назначения РЕНЕКС УПВ-1 3.50-4.00 350 100 45-50 45-50
Флуоресцирующие экраны высокого усиления и повышенной яркости РЕНЕКС УПВ-2 3.00-3.50 620 180 65-70 65-70
Аналог — KyokkoHighPlus 3.00-3.50 650 200 45-50 65-70
РЕНЕКСУПВ-3 ВУ 3.20-3.80 1200 350 50-60 50-60
аналогKyokko Super special 3.20-3.80 1200 350 50-60 50-60
Все измерения характеристик флуоресцирующих экранов проводились при следующих условиях экспозиции:
  • напряжение на трубке рентгеновского аппарата 220 кВ;
  • дополнительный фильтр 25 мм Fe + 2 мм Cu;
  • фокус- 3 мм;
  • фокусное расстояние -100 см.
  • ток и время экспозиции подбирались для обеспечения плотности почернения плёнки 2.00 D.

Для определения разрешающей способности использовалась свинцовая мира, тип L 659037, толщиной 80 мкм. S. Чувствительность технических радиографических плёнок типа РТ-1, HS800 (по данным ЦНИИТМАШ) составляет 3.3-3.5 Р-1. Флуоресцирующие экраны для промышленной дефектоскопии РЕНЕКС УПВ предназначены для совместного использования с техническими радиографическими плёнками, сенсибилизация эмульсионного слоя которых позволяет применение усиливающих экранов с эмиссией в ультрафиолетовой, фиолетовой и синей области спектра. На сегодняшний день такими плёнками являются: РТ-1; РТ-1В; РТ -1TN; Kodak HS 800; Agfa F8.
