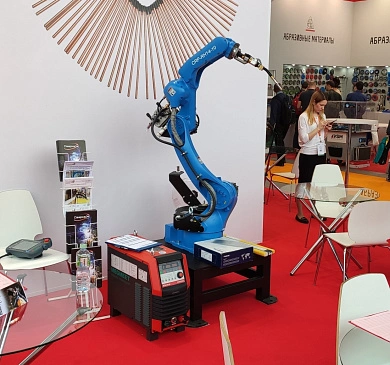

Роботизированный сварочный комплекс для MIG/MAG сварки на базе промышленного робота CRP-RH14-10-W
Сварочная ячейка на базе промышленного робота CRP-RH14-10-W предназначена для MIG/MAG сварки небольших металлоконструкций.
Комплекс состоит из промышленного робота CRP-RH14-10-W ведущего китайского производителя промышленного роботов и сварочного аппарата MEGMEET EHAVE CM350 с цифровым источником питания на 350А, а также дополнен специальным основанием для робота. Сварочный аппарат оснащен встроенным механизмом подачи проволоки и специальной сварочной горелкой для MIG/MAG сварки.
Роботизированный сварочный комплекс позволяет полностью автоматизировать процесс сварки благодаря преимуществам промышленного робота CRP-RH14-10-W:
- грузоподъемность до 10кг,
- досягаемость в пределах 1440мм,
- точность позиционирования до ±0,08мм.
При этом робот имеет небольшие размеры и может размещаться как на полу, так и на потолке. В результате роботизированный сварочный комплекс на базе робота CRP-RH14-10-W подойдет для любых производственных помещений.
| Опции (не включены в стоимость комплекса) | |
| Промышленный робот CRP-RH14-10-W в комплекте со сварочным оборудованием Megmeet Artsen PM500NR (импульсный источник питания на 500 А для сварки нержавеющей стали, блок жидкостного охлаждения, механизм подачи проволоки, 500 А горелка с жидкостным охлаждением) |
Стоимость по запросу |
| 1-осевой позиционер NH-1050H-180 грузоподъёмностью 500 кг | Стоимость по запросу |
| 2-осевой позиционер NH-2050P-080 грузоподъёмностью 500 кг | Стоимость по запросу |
| Станция автоматической очистки горелки SC-210A | Стоимость по запросу |
| Программное обеспечение для off-line программирования SprutCAM | Стоимость по запросу |
| Система лазерного слежения за стыком ScanSPA | Стоимость по запросу |
| Высоковакуумная система удаления сварочного дыма от робота | Стоимость по запросу |
| Система безопасности | Стоимость по запросу |
| Подключение и пуско-наладочные работы на территории Заказчика | от 20 000 руб. |
| Написание управляющих программ для робота | от 50 000 руб. |
| Курс базового программирования (3 чел., 32 часа) | 150 000 руб. |
Условия оплаты и поставки
- В стоимость не включены затраты на монтаж, настройку и пуско-наладку оборудования, а также на проезд до места монтажа и командировочные расходы на время монтажа, настройки и пуско-наладки оборудования, в том числе, обучения персонала.
- Условия оплаты: по согласованию с Заказчиком.
- Срок поставки (если нет в наличии): 8 – 9 недель.
- Гарантийный срок: 12 месяцев.
CRP-RH14-10-W
|
Наименование параметра |
Значение | ||
| Грузоподъёмность | 10 кг | ||
| Точность позиционирования | ±0,08 мм | ||
| Мощность |
2,0 кВА |
||
| Вес манипулятора | 170 кг | ||
| Монтажное положение | На полу, потолке | ||
| Допустимая температура | 0 – 45 ˚С | ||
| Допустимая влажность | 20 – 80 % | ||
|
Максимальный угол поворота |
J1 | -167o ~ +167o | |
| J2 | 0o ~ +175o | ||
| J3 |
-80o ~ +150o |
||
| J4 |
-190o ~ +190o |
||
| J5 |
-105o ~ +130o |
||
| J6 |
-210o ~ +210o |
||
|
Максимальная скорость |
J1 |
169o/c |
|
| J2 |
169o/c |
||
| J3 |
169o/c |
||
| J4 |
280o/c |
||
| J5 |
240o/c |
||
| J6 |
520o/c |
||
Сварочное оборудование Megmeet Ehave CM350AR
|
Наименование параметра |
Значение |
| Режим управления | Цифровой |
| Входное напряжение | 3 × 380 В |
| Входная частота | 30 – 80 Гц |
| Потребляемая мощность | 13,5 кВА |
| Номинальное напряжение х/х | 63,7 В |
| Номинальный выходной ток | 30 ~ 400 А |
| Номинальное выходное напряжение | 12 ~ 38 В |
| Номинальная длительность цикла | 350 А, 100%, 40˚C |
| Способ сварки | CO2/MAG/MMA |
| Последовательность сварки | 2T, 4T, SPOT |
| Функция «Динамическая дуга» | -9 ~ +9 |
| Аналоговый интерфейс | Да |
| Резервный интерфейс | Да |
| Скорость подачи проволоки | 1,4 ~ 24 м/мин |
| Класс защиты | IP23S |
| Температура хранения | -39 ~ +50 ˚С |
| Габаритные размеры | 300×480×620 мм |
| Вес | 48 кг |
