АУИУ «СКАНЕР»
Многоканальный дефектоскоп- толщиномер АУИУ «СКАНЕР» предназначен для создания на его основе автоматизированных линий высокоскоростного ультразвукового контроля в технологическом потоке производства различных изделий: труб, листов, дисков, колец, валов, поршней и т.п., заготовок металлоконструкций и других изделий. В зависимости от задачи контроля дефектоскоп может иметь до 32 независимых каналов. Дефектоскопия и толщинометрия сварных соединений и основного металла изделий проводятся со скоростью до 2 м/с.
Не указана цена за шт
Нет в наличии
Способы оплаты:
Технические характеристики:
| Количество каналов | до 32 |
| Режимы работы | видео, радио, спектр |
| Реализуемые методы | резонансно- частотный, эхо, теневой |
| Генератор ударных импульсов | |
| Напряжение импульса | 200 В |
| Длительность импульса | 50...500 нс |
| Режимы работы генераторов | последовательный, одновременный |
| Блок формирования строб импульсов | |
| Дискретность формирования стробов | 25 нс |
| Длительность строба | 100 нс ... 800 мкс |
| Количество строб импульсов в каждом канале | до 7 |
| Блок измерения времени | |
| Дискретность измерения времени | 25 нс |
| Интервал измерения времени | 100 нс ... 1 мс |
| Диапазон установки скорости звука | 1000...9999 м/с. |
| Блок измерения частоты | |
| Дискретность измерения частоты | 10 кГц, 20 кГц, 40 кГц |
| Диапазоны измерения частоты | 1.0...5.0 МГц |
| 1.0...10.0 МГц | |
| 1.0...20.0 МГц | |
| Усилитель | |
| Диапазон регулировки усиления | 85 дБ |
| Полоса пропускания | 1.0 ... 20.0 МГц |
| Длительность развертки | 15...1000 мкс |
| Длительность задержки развертки | 0...500 мкс |
| Блок временной регулировки чувствительности | |
| Диапазон регулировки коэффициента усиления ВРЧ | 80 дБ |
| Временной интервал регулировки коэффициента усиления ВРЧ | 2 мкс ... 800 мкс |
| Количество точек ВРЧ | до 8 |
| Аналого-цифровой преобразователь | |
| Разрядность АЦП | 10 |
| Точность | ± 1 разряд |
| Частота дискретизации | 40...80 Мгц |
| Микроконтроллер | |
| Разрядность | 32 |
| Тактовая частота | 90 Мгц |
| Оперативная память | 64 МБ |
| Дисплей | |
| Исполнение | электролюминесцентный, размером 117 х 88 мм или цветной жидкокристаллический, размером 130 x 100 мм |
| Клавиатура | |
| Исполнение | пленочная, герметичная, 12 клавиш |
| Габаритные размеры | 620 х 210 х 230 мм |
| Масса | 20 кг |
| Напряжение питания | 220 В ± 10% |
| Потребляемая мощность | 300ВА |
| Время непрерывной работы | не менее 24 час |

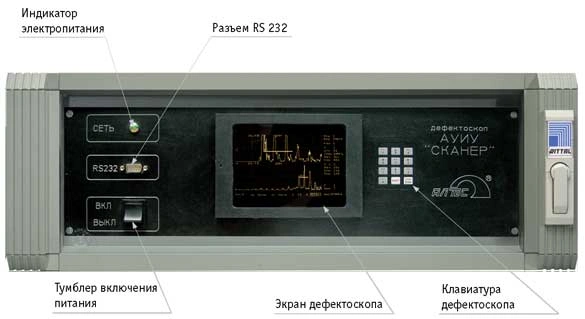

Внешний вид лицевой панели

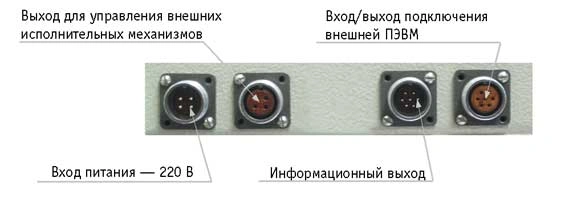

Внешний вид правой боковой панели

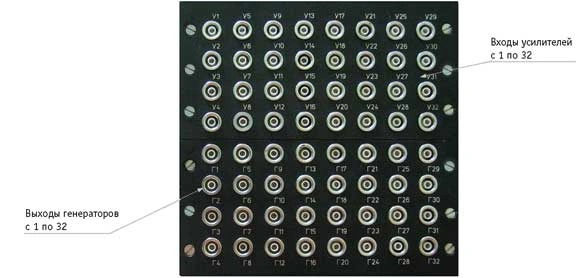

Внешний вид левой боковой панели
Дефектоскоп имеет возможность подключения:
- внешнего компьютера;
- датчика измерения расстояний и/или фотозатворов;
- датчика угла поворота;
- дефектоотметчиков;
- блока управления внешними механизмами
