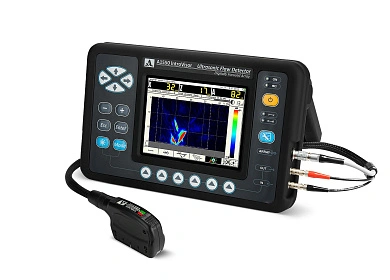

Высокочастотный ультразвуковой томограф А1550 IntroVisor
Универсальный портативный ультразвуковой томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.
Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Преимущества томографии
Простота интерпретации данных
- Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации.
- Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран.
- Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров.
- Возможность измерения реальных размеров дефектов.
- Измерение расстояний между образами несплошностей по экрану.
Простота настройки и использования
- Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля.
- Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором.
- Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки.
- Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь.
- Сменные акустические модули антенных решеток.
Режимы визуализации
В томографе А1550 реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.
Дополнительные возможности
Режимы работы
А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
Типы антенных решеток для работы с томографом
С томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:
Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности. Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность. Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля. |
Отличительные особенности АР
- Возможность использования различных типов волн:
- поперечных для контроля сварных швов с сектором обзора перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
- продольных для контроля основного тела металла. - Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
- Возможность самостоятельной замены акустического модуля АР.
- Оперативное переключение между типами АР.
- Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.
- Возможность использования АР с датчиком пути (поставляется опционально).
Программное обеспечение
Технические характеристики
Параметр | Значение |
Размер томограммы | 256 x 256 точек |
Шаг реконструкции томограммы | 0,1 – 2,0 мм |
Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
Диапазон перестройки скорости ультразвука | 1 000 – 10 000 м/с |
Диапазон перестройки усиления приемника | 0 – 100 дБ |
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
S3568 2.5A0D10CL | 7 – 7 200 мм |
D1771 4.0A0D12CL | 2 – 7 200 мм |
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
S5182 2.5A65D12CS | 2 – 1 600 мм |
S5096 5.0A70D6CS | 2 – 1 300 мм |
Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн: | |
М9060 4.0V0R40X10CL | 7 – 300 мм |
М9171 4.0V0R26X10CL | 2 – 300 мм |
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9070 | 2 – 300 мм |
Тип дисплея (разрешение) | TFT (640 x 480) |
Источник питания | литиевый аккумулятор |
Номинальное значение напряжения питания | 11,1 В |
Время непрерывной работы от аккумулятора, не менее | 7,5 ч |
Габаритные размеры электронного блока | 260 х 166 х 80 мм |
Масса электронного блока | 1,8 кг |
Диапазон рабочих температур | от -10 до +55ºC |
Базовый комплект
Наименование | Код |
A1550 IntroVisor - электронный блок УЗ дефектоскопа | 1126 |
Съемный аккумулятор LiPOl 8,0 Ач-11,1В | 1828 |
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS | 1157 |
Цифрофокусируемая антенная решетка M9170 4.0V70R26X10CS | 1159 |
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL | 1158 |
Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
Преобразователь S3568 2.5A0D10CL | 1462 |
Преобразователь S5182 2.5A65D12CS | 1434 |
Преобразователь S5096 5.0A70D6CS | 1443 |
Сетевой адаптер с кабелем 220В-15В | 1829 |
Кабель USB A-Micro B | 1222 |
Компакт-диск с документацией и ПО | 1580 |
Чехол Е14 | 1619 |
Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
Калибровочный образец V2/25 |
1314 |
