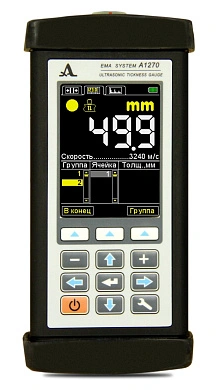

Электромагнитно-акустический толщиномер А1270

Артикул: -
(0)
Предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.
Не указана цена за шт
Нет в наличии
Заказать Сообщить о поступлении
Сообщить о поступлении
Электромагнитно-акустический толщиномер А1270
Электромагнитно-акустический толщиномер А1270
Email*
Код с картинки*
CAPTCHA
Способы оплаты:

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом

Назначение

  • Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
  • Оценка степени анизотропии материала.
  • Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
  • Толщиномертия листового проката.

Функциональные возможности

  • Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
  • Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
  • Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
  • Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
  • Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
  • Сканирование объекта контроля.
  • Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
  • Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
  • Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
  • Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Особенности

  • Диапазон измеряемых толщин от 0,5 до 50 мм.
  • Быстрый доступ к функциям управления.
  • Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
  • Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
  • Большой информативный цветной TFT дисплей.
  • Возможность смены ориентации изображения при повороте прибора на 90 градусов.
  • Управление яркостью подсветки прибора.
  • Встроенный литиевый аккумулятор.
  • Индикатор уровня заряда аккумулятора.
  • Время непрерывной работы 9 ч.
  • Звуковая, цветовая и виброиндикация.
  • Дискретность индикации измерений толщины 0,01 или 0,1 мм.
  • Передача данных на ПК через USB.
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.
  • Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.


Режимы работы

Режим Память

ЭМА толщиномер А1270. Режим Память  ЭМА толщиномер А1270. Режим Память

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).

Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.

Особенности:

  • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
  • Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим А-Скан

ЭМА толщиномер А1270. Режим B-Скан  ЭМА толщиномер А1270. Режим B-Скан

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.

Особенности:

  • Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
  • Выбор способа измерения:
     - по первому превышению сигналом уровня строба;
     - по максимуму сигнала в стробе;
     - между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
     - сложение всех сигналов в стробе (функция АКФ).
  • Просмотр выбранных участков сигнала, текущих параметров и настроек.
  • Сохранение изображения А-Скана вместе с цифровым результатом измерения.

Режим В-Скан

ЭМА толщиномер А1270. Режим B-Скан  ЭМА толщиномер А1270. Режим B-Скан

Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.

Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.

Особенности:

  • Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
  • Задание скорости движения преобразователя.
  • Задание количества измерений на фиксированное расстояние.
  • Отображение как текущего результата измерения, так и минимального/максимального.

Характеристики

Параметр Значение
Диапазон измеряемых толщин: (c преобразователем S3850 5.0A0D8ES) 0,5 – 50 мм
Диапазон частот преобразователя

2,5 – 5,0 МГц

Основная погрешность измерений толщины Х, мм, не более:

±(0,01X+0,1) мм
Диапазон настройки скорости ультразвука 1 000 - 9 999 м/с
Размер и тип дисплея  3,5" TFT, антибликовый цветной
Количество запоминаемых результатов

50 000 измерений, 4 000 А-Сканов

Номинальное значение напряжения аккумулятора

13,2 В

Время непрерывной работы от аккумулятора, не менее 9 ч
Интерфейс для связи с компьютером USB
Габаритные размеры электронного блока 190 x 87 x 40 мм
Масса электронного блока, не более 900 г
Диапазон рабочих температур от – 30 до +50 ºC

Базовый комплект

Наименование
А1270 – электронный блок ЭМА толщиномера
ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
Сетевой адаптер 220 В - 15 B
Кабель USB A- Micro B
Компакт диск с документацией и ПО
Сумка
