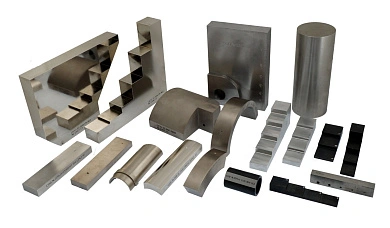

Стандартные образцы предприятия (СОП)

Стандартные образцы предприятия (СОП) предназначены для настройки глубиномера и чувствительности при проведении ультразвукового контроля. Наиболее распространенными типами применяемых отражателей при контроле сварных соединений являются : плоскодонные отражатели, «зарубки» и сегменты.

Стандартные образцы предприятий изготавливаются в соответствии с требованиями ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые." по следующим нормативным документам:

• РД 153-34.1-003-01 (РТМ-1С) Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования
• РД 34.17.302-97(ОП-501 ЦД-97) Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения.
• РД РОСЭК-001-96 Машины грузоподъемные, конструкции металлические, контроль ультразвуковой, основные положения
• СТО 00220256-005-2005 Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля.
• СНиП 3.05.03-85 (2000) Строительные нормы и правила. Тепловые сети
• СНиП 3.03.01-87 Строительные нормы и правила. Несущие и ограждающие конструкции
• ВСН 012-88 Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки
• ПБ 03-585-03 Правила устройства и безопасной эксплуатации технологических трубопроводов
• СТО Газпром-2006 Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов
• РД "АК Транснефть"-2006 Ульразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров

Технические характеристики СОП:

1) СОПы с зарубками имеют три варианта исполнения:
- плоский (для контроля плоских изделий и труб больших диаметров);
- трубный стыковой (для контроля поперечных стыковых швов труб);
- трубный продольный (для контроля продольных стыковых швов и гибов труб);

2) плоские СОПы изготавливаются с одной или двумя зарубками, трубные с двумя, расположенными на внешней и внутренней поверхностях трубы;

3) геометрические размеры самих СОПов (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля;

4) все СОПы поставляются со свидетельствами о метрологической аттестации.

Стандартные образцы для ультразвуковой толщинометрии
Стандартный образец типа СОП «ступенька» предназначен для настройки толщиномера перед проведением ультразвукового контроля . Стандартный образец может быть изготовлен из стали или других металлов.

Обозначения и размеры СОП для ультразвуковой толщинометрии:

ОС1 - материал образца - алюминий, диапазон толщин, мм: 0,4-1-2-4-4.6-8-10;
ОС2 - материал образца - сталь, диапазон толщин, мм: 0,4-1-2-3-4-6-8 -10;
ОС3 - материал образца - сталь, диапазон толщин, мм: 10-15-20-30-50-75;

СОПы изготавливаются из стали марки СТ20, алюминиевых и других сплавов. Материал и размеры образца "ступенька" могут быть изготовлены в соответствии с требованием заказчика.
