УД2В-П46

Артикул: 62101
(0)

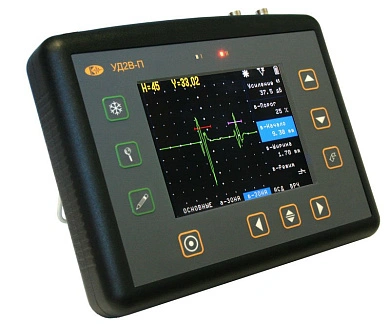

Дефектоскоп УД2В-П46 - обновленная версия современного ультразвукового дефектоскопа, выпускаемого с 2001 года, получившая новый высококонтрастный, морозостойкий TFT-дисплей с разрешением 320х240 точек и большим углом обзора, увеличенную мощность генератора и встроенный USB-интерфейс.
179 500 руб. за шт
В наличии
- +
Купить в 1 клик
УД2В-П46
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты

В остальном все возможности сохранены:

одновременное измерение амплитуды и координат положения максимума сигнала;одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;

одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;

режим записи огибающей максимума сигнала в зоне контроля;

расширенная память настроек дефектоскопа и результатов ультразвукового контроля;

поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида;

возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП.

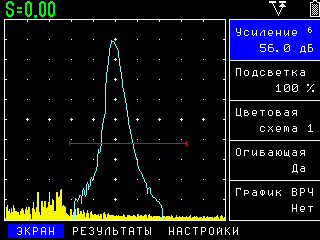

Реализованный в дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

Такой режим дает возможность получить, например, график движения масимума сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Основные преимущества ультразвукового дефектоскопа УД2В-П46 перед аналогами:

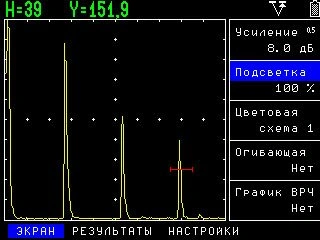

Цветной высококонтрастный TFT экран с разрешением 320х240 точек обеспечивает отличную видимость под различными углами обзора, имеет три настраиваемых цветовых схемы и позволяет работать на солнечном свету.


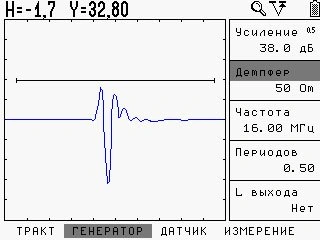

Мощный генератор импульсов и высокая разрешающая способность приемного тракта.


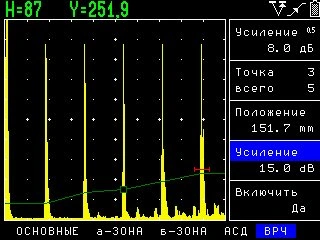

Функция ВРЧ с динамическим диапазоном 90 дБ и крутизной 12 дб/мкс.


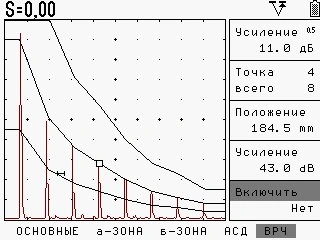

Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.


Функция огибающей максимума сигнала.


Отличительные особенности

  • Развертка: от 2.9 до 2975 мм (сталь).
  • Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами.
  • Усилитель широкополосный 0,5 - 15 МГц, плюс четыре узкополосных диапазонных фильтры на 1.25, 2.5, 5 и 10 МГц.
  • Семь встроенных контуров согласования с номиналом 0,66 мкГН, 1  мкГН, 2,2 мкГн, 3.3 мкГН, 4,7 мкГН, 6,8 мкГН и 15 мкГН.
  • Диапазон регулировки усиления 110 дБ с шагом 0.5, 1, 2 и 6 дБ.
  • ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам.
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК.
  • Зондирующий импульс: радиосигнал 200 В, с регулируемым числом периодов.
  • Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц.
  • Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки).
  • Отсечка: компенсированная от 0 до 80% высоты экрана.
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
  • "Заморозка" А-сигнала.
  • Измерение толщины по одному сигналу или между двумя сигналами.
  • Точность индикации толщины: 0.01.
  • Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры.
  • Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола.
  • Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК.
  • Питание: 4 NiMh аккумулятора размер "D", внешний блок питания.
  • Не менее 8 часов работы от аккумуляторов.
  • Вес: 2.5 кг с аккумуляторами.

Технические характеристики:

Развертка

мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс; макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Задержка

от -0,5 мкс до 994,5 мкс

Диапазон скоростей ультразвука, м/с

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с точностью 0,01 мкс

Демпфирование

50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме)

Входной импенданс

50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ

до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц

Усилитель

широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Согласование с ПЭП сторонних производителей

7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте

 + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны,

 начало и ширина изменяются во всем диапазоне развертки,

 уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,

 индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,

дефект во второй зоне,

дефект в первой и во второй зонах,

дефект в одной из зон,

по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние,

 одновременно с индикацией координат отражателя, измеренных по пику сигнала

Разрешающая способность

3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона

Дисплей

цветной TFT с регулируемой подсветкой, 115 х 85 мм, 320 х 240 точек

А-сигнал 80 мм x 70 мм; 220x200 точек

Память

100 настроек с А-сигналом и названием,

1000 (50 файлов по 25) протоколов контроля

Интерфейс

USB

Разъемы преобразователей

2 СР50 / BNC

Аккумуляторы

4 NiMh размер "D"

Время работы

до 12 часов от стандартных аккумуляторов "D" 10А/ч;

Питание

аккумуляторы или внешний блок питания 220 В AC

Диапазон рабочих температур

от -25°C до +55°C

Размер (В x Ш x Д)

170 мм x 225 мм x 45 мм

Вес

1.2 кг (электронный блок)

0.96 кг (снаряженный аккумуляторный отсек)




Комплектации:

Ультразвуковой дефектоскоп УД2В-П46 (TFT, базовый комплект):
Артикул: 62100
Состав комплекта :
Артикул Наименование Кол-во
62101 электронный блок УД2В-П46.TFT 1
39009 блок питания сетевой 9В / 220В 1
50231 кабель СР50-Lemo00 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь ультразвуковой П121-5-65 1
20246 кабель F46USB для связи с ПК 1
  программное обеспечение на CD-диске 1
  комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) 1
60120 кейс для переноски 1


Ультразвуковой дефектоскоп УД2В-П46 (TFT, универсальный комплект):
Артикул: 62110
Состав комплекта :
Артикул Наименование Кол-во
62101 электронный блок УД2В-П46.TFT 1
39009 блок питания сетевой 9В / 220В 1
62010 аккумуляторный отсек D 1
62020 комплект аккумуляторов D 10 А/ч 1
62030 зарядное устройство 1
62002 защитный чехол с блендой и креплением на корпусе оператора 1
50231 кабель СР50-Lemo00 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь ультразвуковой П121-5-65 1
20246 кабель F46USB для связи с ПК 1
  программное обеспечение на CD-диске 1
  комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) 1
60120 кейс для переноски 1


Ультразвуковой дефектоскоп УД2В-П46 (TFT, авиационный комплект):
Артикул: 62130
Состав комплекта :
Артикул Наименование Кол-во
62101 электронный блок УД2В-П46.TFT 1
39009 блок питания сетевой 9В / 220В 1
62010 аккумуляторный отсек D 1
62020 комплект аккумуляторов D 10 А/ч 1
62030 зарядное устройство 1
62002 защитный чехол с блендой и креплением на корпусе оператора 1
50231 кабель СР50-Lemo00 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15282 Преобразователь ультразвуковой П111-5-К6 1
15111 Преобразователь ультразвуковой П121-2,5-40 1
15216 Преобразователь ультразвуковой П121-5-65 1
24600 Преобразователь ультразвуковой П112-10-4/2 1
24211 Преобразователь ультразвуковой П112-5-12/2 1
15116 Преобразователь ультразвуковой П121-2,5-65 1
15502 Преобразователь ультразвуковой П121-1,8-ПР60 1
15501 Преобразователь ультразвуковой П121-1,25-ПР63 1
15288 Преобразователь ультразвуковой П111-5-К10 1
69101 Образец стандартный РСО-УЗЛ 1
69102 Образец стандартный РСО-УЗШ 1
20246 кабель F46USB для связи с ПК 1
  программное обеспечение на CD-диске 1
  комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) 1
60120 кейс для переноски 1
