38 DLPlus

Артикул: -
(0)

В 38DL PLUS реализованы многие измерительные функции и возможности, а так же специально разработанные программные опции. Герметичный корпус выполнен в соответствии с требованиями стандарта IP67, что обеспечивает возможность работы в окружении с повышенной влажностью и значительной вибрацией. Цветной прозрачно-отражающий VGA дисплей гарантирует прекрасную видимость в различных условиях - как при ярком свете, так и в полной темноте. Прибор оснащен простой эргономичной клавиатурой, доступ ко всем функциям которой легок как правой, таки левой рукой.

Не указана цена за шт
В наличии
Запросить цену
Запросить цену
38 DLPlus
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты

Основные возможности
• Возможность работы с одноэлементными и раздельно-совмещенными датчиками.
• Широкий диапазон толщин: от 0.08 мм (0.003 дюйма) до 635 мм (25 дюймов) – в зависимости от материала и датчика.
• Определение толщины покрытых коррозией материалов с помощью раздельно-совмещенных датчиков.
•Определение толщины через покрытие «THRU-COAT®» и измерения «Эхо-Эхо» на окрашенных поверхностях
• Программная опция определения толщины окисла/окалины
• Стандартное разрешение от 0.01 мм или 0.001 дюйма для всех датчиков
• Программная опция «High Resolution» обеспечивает высокое разрешение в 0.001 мм (0.0001 дюйма) при работе с одноэлементными датчиками на 2.25 - 30 МГц
• Программная опция «Multilayer» позволяет проводить измерения до 4 слоев одновременно.
• Программа «High Penetration» для работы с материалами с высоким уровнем затухания УЗ: стекловолокно, резина и литье
• Измерение толщины, скорости распространения ультразвука и времени пролета
• Дифференциальный режим и режим Скорости Снижения
• Временной B-скан; 10,000 значений на скан
• Технология « High Dynamic Gain» компании Olympus обеспечивает высокое динамическое усиление за счет цифровых фильтров
• Функция «V-Path Builder» предназначена для коррекции УЗ-пути
• Прибор разработан в соответствии со стандартом EN15317


Чем отличается представленный толщиномер от других?

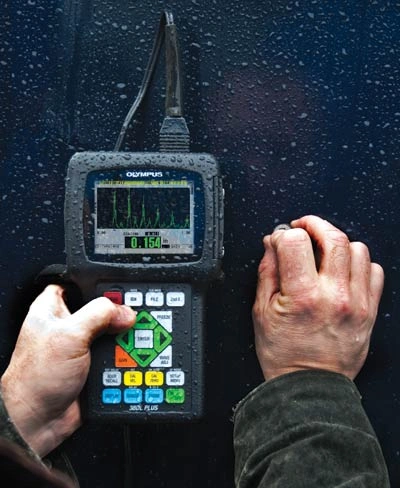

38DL PLUS предназначен для решения различных задач, связанных с измерением толщины материала, как в полевых условиях, так и на производстве. 38DL PLUS позволит реализовать требования инспекции в любых условиях: повышенная влажность или грязь, холод или жара, яркий свет или недостаточное освещение. Необходим надежный прибор, который можно использовать в жестких, неблагоприятных условиях? 38DL PLUS в прочном обрезиненном корпусе, выполненном в соответствии со стандартном IP67, - это ответ!

Технология измерения через покрытие Thru-Coat®
Для измерения толщины металла используется один донный эхо-сигнал. Возможен вывод на дисплей толщины металла и покрытия, для каждой величины проводится коррекция скорости звука в материале. Не требуется удаления покрытия или краски с поверхности. Для работы в режиме THRU-COAT используются раздельно-совмещенные датчики D7906-SM, D7906-RM, и D7908.


Температурная компенсация
Изменения температуры материала влияют на скорость распространения звука и точность измерения толщины. Функция температурной компенсации предусматривает ручной ввод температуры калибровочного блока и текущей (высокой) температуры в точках измерения. 38DL PLUS автоматически отображает толщину после проведения компенсации.


Опциональная программа измерения окалины
38DL PLUS использует расширенный алгоритм для измерения толщины окалины внутри труб паровых котлов. На дисплее прибора одновременно отображается толщина металла трубы и толщина слоя окалины. Знание толщины окалины позволяет спрогнозировать срок службы трубы. Для данного приложения рекомендуем использовать датчик M2017 или M2091.


Формирование кривой УЗ-пути
Эта новая и запатентованная программная опция позволяет построить пользовательскую кривую компенсации пути УЗ для почти всех раздельно-совмещенных датчиков. Кривая может быть сохранена и повторно вызвана в числе прочих пользовательских настроек раздельно-совмещенных датчиков.

В процессе проведения калибровки введите известную толщину от 3 и до 10 калибровочных точек, прибор построит траекторию УЗ-пути.


Автоматическое распознавание датчика
Для всех стандартных раздельно-совмещенных датчиков действует функция Автоматического Распознавания, которая автоматически вызывает кривую коррекции пути УЗ для конкретного датчика.


Измерение толщины пластик, металла, композитов, стекла, резины, керамики
При использовании одноэлементных датчиков возможно проведение точных измерений толщины металлов, пластика, композитов, стекла, керамики и прочих материалов. Эти датчики представлены в широком диапазоне частот, диаметров и типов разъемов. За счет программной опция «High Resolution» проводятся точные измерения толщины с разрешением в 0.0001 дюйма или 0.001 мм.
• Стандартное разрешение 0.01 мм (0.001 дюйма) для всех датчиков
• Опция «High Resolution» обеспечивает измерения с разрешением до 0.001 мм (0.0001 дюйма) для одноэлементных датчиков с частотой от 2.25 МГц до 30 МГц
• Программа «High Penetration» для проведения измерения материалов с высокой степенью затухания УЗ: стекловолокно, резина и литье
• Возможность одновременного измерения толщин до четырех слоев
• Измерения толщины, скорости звука и времени пролета УЗ
• Обеспечение простоты измерения за счет функции автоматического вызова стандартных и пользовательских настроек


Программная опция «High Penetration»
Опция позволяет с помощью одноэлементного низкочастотного датчика (0.5 МГц) измерять толщину толстых деталей или материалов с высокой степенью затухания УЗ (резина, стекловолокно, лить и композиты).


Программная опция «Multilayer»
Программа рассчитывает и одновременно отображает толщину до четырех отдельных слоев.
Возможно также отображение общей толщины выбранных слов. Типичные приложения включают измерение толщины промежуточных слоев в пластиковых топливных баках, формовках бутылок и мягких контактных линзах.


Регистратор данных и ПК интерфейс
В 38DL PLUS реализован полнофункциональный двунаправленный буквенно-цифровой регистратор данных, обеспечивающий простоту сбора и передачи значений толщины и данных формы волны.

Технические характеристики:

Измерения

Режим измерения с исполь­зованием двухэлементного датчика

Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала

Измерения THRU-COAT®

Измерение реальной толщины металла и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM и D7908)

Эхо-эхо измерения Thru- Paint

Время между двумя последовательными донными эхо-сигналами для определения толщины краски или другого покрытия

Режимы измерения с использованием одноэле­ментного датчика

Режим 1. Временной интервал между импульсом возбуждения и первым донным эхо-сигналом

Режим 2. Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков)

Режим 3. Временной интервал между последовательными донными эхо-сигналом, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков)

Оксид: опция

Многослойный режим: опция

Диапазон толщины

От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации

Диапазон скорости в мате­риале

От 0,508 до 13,998 мм/мкс

Разрешение (регулируемое)

Низкое: 0,1 мм

Стандартное: 0,01 мм

Высокое разрешение (опция): 0,001 мм

Диапазон частот датчика

Стандартный: от 2,0 до 30 МГц (-3 дБ) Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)

Общие

Диапазон рабочей темпе­ратуры

От –10°С до 50°С

Клавиатура

Герметизированная тактильная клавиатура с цветовой кодировкой и подачей звуковых сигналов

Корпус

Ударопрочный водостойкий герметизированный корпус с герметизированными разъемами. Отвечает требованиям IP67.

Размеры (Ш x В x Г)

Габаритные: 125 мм x 211 мм x 46 мм

Масса

0,814 кг

Электропитание

Адаптер AC/DC, 24 В; литий-ионный аккумулятор 23,760 Втч; или дополнительные элементы 5 AA

Время работы от литий- ионного аккумулятора

Время работы: минимальное 12,6 ч, стандартное 14 ч, максимальное 14,7 ч Быстрая зарядка: от 2 до 3 ч

Стандарты

Конструкция отвечает требованиям EN15317

Дисплей

Цветной прозрачно- отражающий VGA дисплей

Жидкокристаллический дисплей размером 56,16 х 74,88 мм

Выпрямитель

Полноволновой, РЧ, полуволновой положительный или отрицательный

Входы/Выходы

USB

1.0 клиент

RS-232

Да

Карта памяти

Максимальная емкость: внешняя карта MicroSD на 2 ГБ

Видеовыход

Стандартный выход VGA

Внутренний журнал регистрации данных

Журнал регистрации данных

38DL PLUS идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию измерителя через стандартный последовательный порт RS-232 или USB.

Емкость

475 000 значений измерений толщины или 20 000 форм сигналов со значениями измерений толщины

Имена файлов, иденти­фикационные номера и комментарии

Имена файлов длиной до 32 символов и идентификационные буквенно- цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода

Структура файлов

Девять стандартных или пользовательских файловых структур для конкретных приложений

Отчеты

Встроенные функции построения отчетов по статистическим данным, минимальным/максимальным значениям для определенных мест замеров; обзор минимальных значений; сравнение файлов; отчеты об аварийных сигналах
