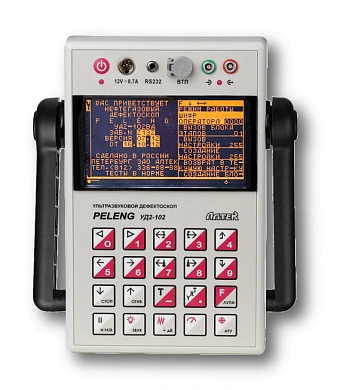

УД2-102

Представление информации на экране:

• А-развертка
  (в том числе режимы "СТОП-КАДР", "ЛУПА", "ОГИБАЮЩАЯ")
• W-развертка
  (изображение хода распространения лучей с указанием мест расположения дефектов)
• В-развертка
  (визуализация контролируемого сечения)

Простой интерфейс:

• ввод требуемых значений параметров как с использованием кнопок "БОЛЬШЕ”/”МЕНЬШЕ", так и непосредственно в цифровом виде

• вызов основных режимов "горячими кнопками" и постоянная индикация их состояния

• индикация требуемого и фактического значений чувствительности

• постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий - номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)

• автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов


Автоматическая сигнализация дефектов:

• наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами.
  Независимое управление началом и концом строба, а также  возможность смещения строба
• звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)

Автоматические режимы:

• оптимизация длительности развертки
• установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода
• корректировка частоты следования зондирующих импульсов
• настройка нуля глубиномера и чувствительности по опорному сигналу (через режим "СТОП-КАДР" или "ОГИБАЮЩАЯ")
• настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью встроенной АРД-диаграммы"

Выравнивание чувствительности:

• временная регулировка чувствительности (ВРЧ), задаваемая вручную
• (за счет ВРЧ или криволинейного порога) с помощью встроенной АРД-диаграммы
• наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Измерение характеристик выявленных дефектов:

• постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе
• измерение параметров для любых сигналов с использованием "ручной" метки (как для текущей А-разверти, так и для режима "СТОП-КАДР", В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала

Энергонезависимая память:

• документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также  отчетов о проведении контроля
• сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения  параметров
• возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
• возможность подключения дефектоскопа к ПЭВМ и сохранения  результатов контроля в Базе данных

Методы ультразвукового контроля, реализуемые дефектоскопом

эхо

зеркальный

зеркально-теневой(ЗТМ)

Количество ультразвуковых каналов

1

Основной индикатор дефектоскопа

экран ЖК

Дополнительные индикаторы дефектоскопа

встроенный звуковой индикатор

светодиод на панели дефектоскопа

Номинальное значение частоты УЗК, МГц

1,25; 1,8; 2,5; 5,0

Амплитуда электрических колебаний при возбуждении УЗК высокой амплитуды, В

160

Амплитуда электрических колебаний при возбуждении УЗК низкой амплитуды, В

5

Частота следования зондирующих импульсов УЗК, Гц

25 ... 5000

Типы разверток в режиме ультразвукового контроля

А-развертка

W-развертка

В-развертка

Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ

0 ... 80

Глубина (амплитуда) ВРЧ, дБ

не более 40

Диапазон измерения глубины (для изделий из стали), мм

3 ... 5000

Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм

1 … 8850

Длительность А-развертки минимальная, мкс

12

Длительность А-развертки максимальная, мкс

3048

Диапазон рабочих температур окружающего воздуха, 0С

-10 … +50

Масса, кг, не более:

1,2

Габаритные размеры, мм, не более:

140x220x42

Наименование:

кол-во

Электронный блок с цветным TFT- дисплеем и универсальной версией программного обеспечения

1 шт

Преобразователь П111–2,5–K12

1 шт

Преобразователь П111–10–П6

1 шт

Преобразователь П121–2,5–50°

1 шт

Преобразователь П121–2,5–65°

1 шт

Преобразователь П121–5–65°

1 шт

Преобразователь П112–5–12/2

1 шт

Кабель 1LEMO-1LEMO

2 шт

Кабель 2LEMO-2LEMO

1 шт

переходники с разъемом СР-50

2 шт

Зарядное устройство – сетевой адаптер

1 шт

Программное обеспечение для ПЭВМ и база данных

1 шт

Кабель для подключения прибора к ПЭВМ

1 шт

Сумка для переноски дефектоскопа

1 шт

Дополнительная аккумуляторная батарея

1 шт

Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)

1компл.
