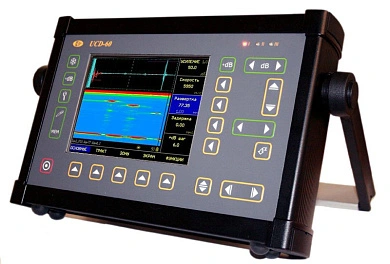

Дефектоскоп УСД-60

Артикул: 61100
(0)
Отечественный дефектоскоп УСД-60 с помощью ультразвука определяет толщину готовых изделий с максимально возможной точностью – 0,1 мм. Аппарат позволяет выполнять 3 вида контроля: контактный автоматизированный, ручной и иммерсионный.
354 000 руб. за шт
Нет в наличии
Заказать товар
Заказать товар
Дефектоскоп УСД-60
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Сообщить о поступлении
Сообщить о поступлении
Дефектоскоп УСД-60
Дефектоскоп УСД-60
Email*
Код с картинки*
CAPTCHA
Способы оплаты:
Характеристики
Производство
Россия
Производитель
КРОПУС

Цена УСД-60 оправдывает себя на 100 %: инновационный дефектоскоп в формате А- и В-сканов отображает сигналы, в автоматическом режиме подготавливает отчеты и протоколы, фиксирует значительное количество данных и имеет функционал для подсоединения датчика пути. С помощью устройства можно производитель механические и роботизированные контрольные комплексы.

Дефектоскоп УСД-60 сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности УСД-60:

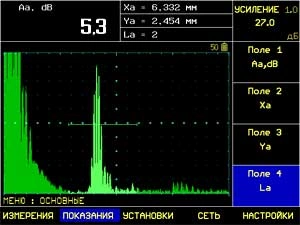

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

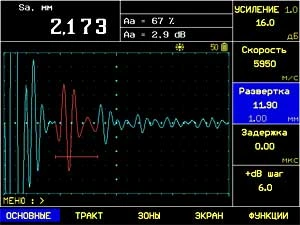

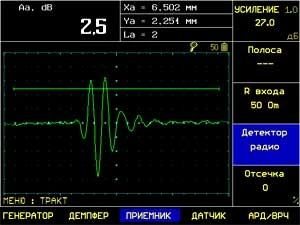

  • Отображения сигналов в недектированном режиме
  • Высокая разрешающая способность. Измерение времени по "переходу через ноль", значительно увеличивающее точность измерения

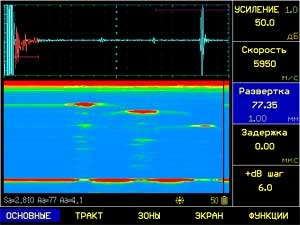

  • Б-скан для более удобной визуализации контроля

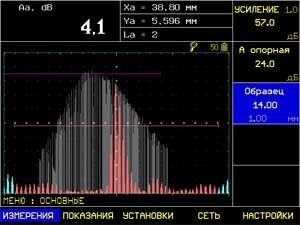

  • Режим огибающей для надежной фиксации максимума сигнала

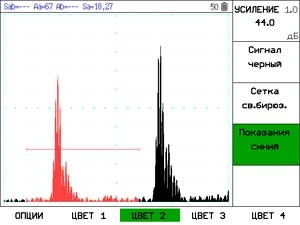

  • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.

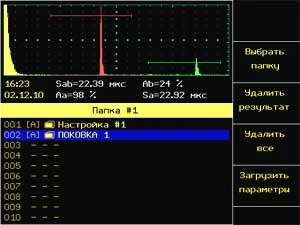

  • Сохранение и просмотр настроек и результатов на экране прибора

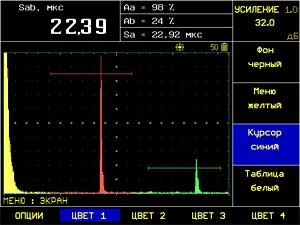

  • Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете

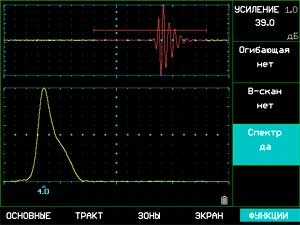

    • Измерение спектра сигнала

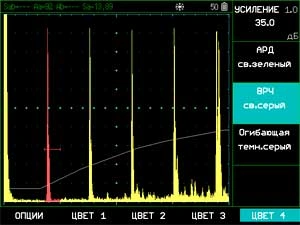

    • Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
    • Функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров не только в пределах экрана,но и во всем диапазоне усиления




      Основные отличия

      Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)

      Усилитель: широкополосный 0.4 - 20 МГц с высокой разрешающей способностью

      ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам

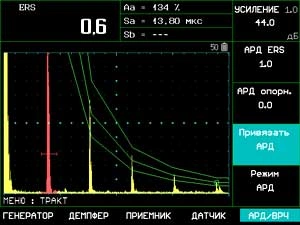

      Работа с АРД диаграммами, измерение уровня сигнала  относительно кривой и режим АСД по АРД

      Частота повторения ЗИ:до 2000Гц

      Измерение спектра сигнала          Зоны контроля: три независимых, с индивидуальной логикой определения дефекта

      Вывод сигналов в виде А-, В- сканов, С- скана (опционально)

      Возможность подключения датчика пути (опционально)

      Подключение многоканального коммутатора (опционально)

      Интерфейс Ethernet

      Питание: Li-ion аккумулятор или внешний блок питания

      до 6-8 часов работы от аккумулятора

      Развертка

      мин.: 0 - 2,67мкс   макс.: 0 - 1000 мкс   с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

      Задержка

      от -4 мкс до 1000мкс   с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

      Максимальная длина контролируемого материала

      до 6000 мм (эхо-режим)

      Диапазон скоростей

      1000 - 9999 м/с

      Задержка в призме

      0 - 100 мкс  с шагом 0,01 / 0,1/ 1 и 10мкс

      Демпфирование

      25 ом / 50 ом/ 1000 Ом

      Входной импенданс

      50 ом / 600 ом

      Зондирующий импульс

      радиоимпульс, амплитудой 50 или 200 В,  с изменяемой длительность от 16 до 500 нс,  с шагом 16 нс

      Демпфер зондирующего импульса

      регулируемый от 0 до 15 полупериодов  с задержкой демпфирования от 0 до 7 полупериодов

      Частота повторений ЗИ

      регулируемая от 20 до 2000Гц    с шагом 1/ 5/ 10 или 100Гц

      Усилитель

      широкополосный 0.4-20 МГц (-6 дБ)

      Диапазон регулировки усиления

      100 дБ, с шагом 0.5, 1, 2 или 6 дБ

      Временная Регулировка Чувствительности (ВРЧ)

      диапазон до 70 дБ, 12 дб/мкс  с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

      Кривая Амплитуда-Расстояние (АРК)

      построение по 32 точкам, регулируемая по высоте

      Отсечка

      компенсированная, 0 - 90% высоты экрана

      Зоны контроля

      три независимых зоны, начало и ширина  изменяются во всем диапазоне развертки,  уровни порогов задаются от 0 до 95%  высоты экрана при детектировании и  от -95% до +95% при радиосигнале с шагом  1%, индивидуальная логика определения дефектов.  Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

      Автоматическая Сигнализация Дефектов (АСД)

      световая для каждой зоны отдельно и звуковая,  индивидуальная логика определения дефекта в зоне

      Измерение временных интервалов

      От 0 до первого сигнала в зоне или между  сигналами в зонах, по фронту или по максимуму сигнала

      Измерение амплитуды

      в процентах от высоты экрана,  в дБ относительно уровня порога в зоне,  в дБ относительно опорного сигнала,  в дБ относительно кривой амплитуда-расстояние

      Дисплей

      Цветной, TFT 640 х 480 точек     (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

      А-сигнал    480 x 300 точек в стандартном режиме

      Память

      500 настроек с А-сигналом  5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

        Интерфейс

      Ethernet

      Разъемы

      преобразователей 2 СР50 (BNC)

      Аккумулятор

      Li-ion 8 А/ч

      Время

      работы 6-8 часов от аккумуляторов

      Внешнее питание

      блок питания от сети 220 В, 50Гц  AC

      Напряжение питания

      18V/3,5A DC

      Диапазон рабочих температур

      от -30º C до +55° C

      Размер(ВхШхД)

      210 мм x 340 мм x 60 мм

      210 мм х 340 мм х 75 мм (с аккумуляторным отсеком)

      Масса

      4 кг с аккумуляторами





      Комплектации


      Ультразвуковой дефектоскоп УСД-60 (стандартный комплект):
      Артикул: 61100

      Состав комплекта :

      Артикул Наименование Кол-во
      61101 электронный блок УСД-60 со встроенным Li-ion аккумулятором 1
      39018 блок питания сетевой 18В / 220В 1
      61001 защитный чехол с блендой и креплением на корпусе оператора 1
      50231 кабель СР50-Lemo00     2
      15183 Преобразователь ультразвуковой П111-2,5-К12     1
      15282 Преобразователь ультразвуковой П111-5-К6     1
      15111 Преобразователь ультразвуковой П121-2,5-40     1
      15216 Преобразователь утразвуковой П121-5-65     1
      20361 кабель 60-Ethernet-1m для связи с ПК  1
      20362 кабель 60-Ethernet-2m для связи с ПК  1
      20360 Ethernet Switch для УСД-60  1
      программное обеспечение на CD-диске  1
      комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)  1
      60120 кейс для переноски  1
