УСД-60-8K

Артикул: 61260
(0)

Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного контроля сварных соединений. Применение современных цифровых технологий позволяет данному дефектоскопу контролировать сварные швы со скоростью до 4 м/мин.



1 408 000 руб. за шт
Нет в наличии
Заказать товар
Заказать товар
УСД-60-8K
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
Сообщить о поступлении
Сообщить о поступлении
УСД-60-8K
УСД-60-8K
Email*
Код с картинки*
CAPTCHA
Способы оплаты:
Характеристики
Производство
Россия
Производитель
КРОПУС

Применение различных сканеров позволяет строить наглядный С-скан шва с точным определением координат дефектов. Мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва.

Расположение специальных 4-х канальных преобразователей по обе стороны шва обеспечивает его контроль за один проход.

Особенности:

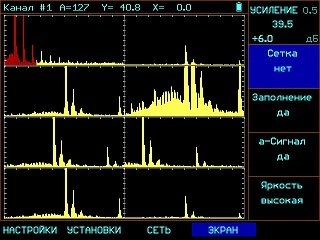

  • Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени


  • Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала
  • Независимое ВРЧ в каждом каналеконтроля

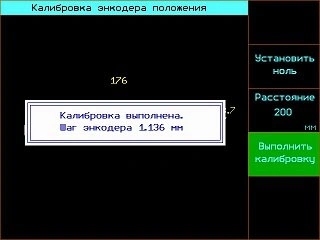

  • Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва

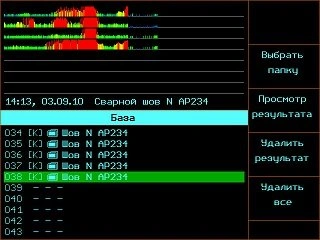

  • Сохранение и просмотр результатов ультразвукового  сканирования

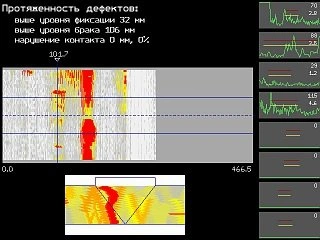

  • Обработка и анализ проконтролированного участка сварного  шва

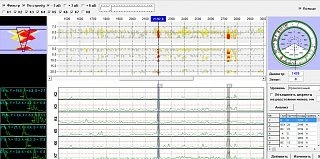

  • Компьютерная программа анализа результатов контроля и оформления протоколов контроля






Отличительные особенности:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Работа на прямом солнечном свете и при отрицательных температурах до -40 С
  • Отдельная настройка каждого ультразвукового канала: генератор, приемник,  ВРЧ и пр.
  • Частота повторения ЗИ:до 2000Гц

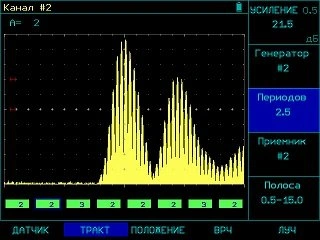

  • Вывод ультразвуковых сигналов в виде А-,  С- скана
  • Возможность подключения различных сканеров
  • Возможность самостоятельного задания схемы ультразвукового  контроля в каждом канале
  • Автоматическая настройка на заданную толщину сварного  шва
  • Интерфейс Ethernet
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 6-8 часов работы от аккумулятора

     Технические характеристики:

    Развертка

    мин.: 0 - 2,67 мкс; макс.: 0 - 1000 мкс; с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс

    Максимальная длина контролируемого материала

    до 6000 мм (эхо-режим)

    Задержка

    от -4 мкс до 1000 мкс с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс

    Диапазон скоростей ультразвука, м/с

    1000 - 9999

    Задержка в призме

    0 - 100 мкс с шагом 0,01 / 0,1 / 1 и 10 мкс

    Демпфирование

    25 Ом / 50 Ом / 1000 Ом

    Входной импенданс

    50 Ом / 600 Ом

    Зондирующий импульс

    радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс

    Демпфер зондирующего импульса

    регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов

    Частота повторений ЗИ

    регулируемая от 20 до 2000 Гц с шагом 1 / 5 / 10 или 100 Гц

    Усилитель

    широкополосный 0.4-20 МГц (-6 дБ)

    Диапазон регулировки усиления

    100 дБ, с шагом 0.5, 1, 2 или 6 дБ

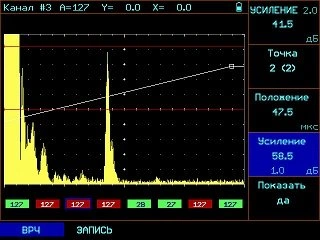

    Временная Регулировка Чувствительности (ВРЧ)

    диапазон до 70 дБ, 12 дБ/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

    Кривая Амплитуда-Расстояние (АРК)

    построение по 32 точкам, регулируемая по высоте

    Детектирование

    положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-скан, C-скан

    Отсечка

    компенсированная, 0 - 90% высоты экрана

    Зоны контроля

    три независимых зоны;

     начало и ширина изменяются во всем диапазоне развертки;

     уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%; индивидуальная логика определения дефектов;

     одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

    Автоматическая Сигнализация Дефектов (АСД)

    световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

    Измерение временных интервалов           от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

    Измерение амплитуды

    в процентах от высоты экрана,

    в дБ относительно уровня порога в зоне,

    в дБ относительно опорного сигнала,

    в дБ относительно кривой амплитуда-расстояние

    Дисплей

    цветной, TFT 640 х 480 точек (135 х 100 мм), специальная функция для работы на ярком солнечном свете

    А-сигнал               480 x 300 точек в стандартном режиме

    Память

    500 настроек с А-сигналом;

     5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

    Интерфейс

    Ethernet

    Разъемы преобразователей

    2 СР50 (BNC)

    Аккумуляторы

    Li-ion 8 А/ч

    Время автономной работы, ч

    6-8 часов от аккумуляторов

    Питание

    аккумулятор или блок питания от сети 220 В, 50Гц AC

    Рабочее напряжение питания, В

    18V/3,5A DC

    Диапазон рабочих температур

    от -30º C до +55° C

    Размер (В x Ш x Д)

    210 мм x 340 мм x 75 мм

    Вес

    4 кг с аккумулятором



    Комплектации


    Cканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector:
    Артикул: 61310
    Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного контроля сварных соединений. Применение современных цифровых технологий позволяет данному дефектоскопу контролировать сварные швы со скоростью до 4м/мин.

    Состав комплекта :

    Артикул Наименование Кол-во
    61101 электронный блок УСД-60-8К со встроенным Li-ion аккумулятором 1
    39018 блок питания сетевой 18В / 220В 1
    61001 защитный чехол с блендой и креплением на корпусе оператора 1
    50231 кабель СР50-Lemo00 2
    15183 Преобразователь ультразвуковой П111-5-К6 1
    15111 Преобразователь ультразвуковой П121-2,5-65 1
    20361 кабель 60-Ethernet-1m для связи с ПК 1
    20362 кабель 60-Ethernet-2m для связи с ПК 1
    20360 Ethernet Switch для УСД-60 1
    Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента):
    - диам. от 219 мм //арт. 61330
    - диам. от 500мм // арт. 61320
    1
    Многоканальный акустический блок (по выбору клиента)
    3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм) //арт. 61322
    3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм) //арт.1321
    3А8К5068-65-65 (Частота 5МГц, толщины 12-24мм) //арт.61323
    3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм) //арт.61324
    2
    61307 FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу 2
    61303 КМ-8 запасной 8-ми канальный коммутатор 1
    программное обеспечение на CD-диске 1
    комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
    60130 Комплект ударопрочных кейсов для переноски и хранения 2
