УД2В-П45.Lite

Артикул: 62120
(0)

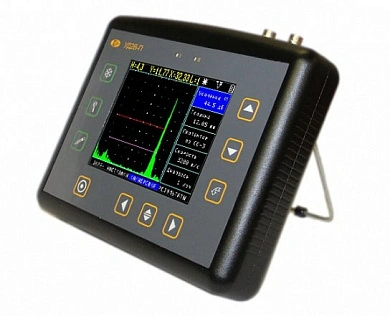

УД2В-П45.Lite - cовременный цифровой дефектоскоп

Новый цифровой ультразвуковой дефектоскоп УД2В-П45.Lite, созданный для замены устаревших аналоговых приборов УД2-12. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П45/46, кроме сохранения результатов контроля и связи с ПК. Дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирован до версии УД2В-П46.

149 270 руб. за шт
В наличии
- +
Купить в 1 клик
УД2В-П45.Lite
Имя*
Телефон*
Email
Сообщение
Код с картинки*
CAPTCHA
Способы оплаты
Характеристики
Производитель
КРОПУС
Производство
Россия

Предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.

Дефектоскоп УД2В-П45.Lite оснащен высококонтрастным жидкокристаллическим дисплеем, прост и удобен в обращении.

Отличительные особенности

  • Развертка: от 3 до 2975 мм (сталь).
  • Дисплей: ЖКИ 110 x 65 мм (240 х 128 точек) с регулируемой подсветкой и контрастностью.
  • Усилитель: широкополосный 1 - 10 МГц.
  • Диапазон регулировки усиления 110 дБ.
  • ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам.
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК.
  • Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью.
  • Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц.
  • Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал.
  • Отсечка: компенсированная от 0 до 80% высоты экрана.
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
  • "Заморозка" А-сигнала.
  • Измерение толщины по одному сигналу или между двумя сигналами.
  • Точность индикации толщины: 0.001 при толщинах до 10 мм.
  • Память настроек: 12 настроек с А-сигналом.
  • Память результатов: отсутствует.
  • Связь с ПК: отсутствует.
  • Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания.
  • 16 часов работы при выключенной подсветке.
  • Вес: 2,5 кг с аккумуляторами.

Технические характеристики:

Развертка

мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс;  макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Задержка

от -0,5 мкс до 994,5 мкс

Диапазон скоростей ультразвука, м/с

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с точностью 0,01 мкс

Демпфирование

50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме)

Входной импенданс

50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ

до 800 Гц в режиме максимальной частоты и 40 Гц

Усилитель

широкополосный 1-10 МГц
4 диапазонных узкополосных фильтра

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны,

 начало и ширина изменяются во всем диапазоне развертки,

 уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,

 индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,

 дефект во второй зоне,

 дефект в первой и во второй зонах,

 дефект в одной из зон,

 по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,

 в дБ относительно уровня порога в зоне,

 в дБ относительно опорного сигнала,

 в дБ относительно кривой амплитуда-расстояние

Разрешающая способность

3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона

Дисплей

ЖКИ с регулируемой контрастностью и подсветкой, 115 х 85 мм, 320 х 240 точек

А-сигнал 80 mm x 700 мм, 220 x 200 точек

Память

20 настроек с А-сигналом

Интерфейс

нет

Разъемы преобразователей

2 СР50

Аккумуляторы

4 NiMh размер "C" или "D"

Время автономной работы, ч

16 часов от аккумуляторов 9 А/ч "D" с выключенной подсветкой

Питание

блок питания 220 В

Рабочее напряжение питания, В

4 - 10 В DC

Потребляемая мощность, Вт

<5

Диапазон рабочих температур

от -25°C до +55°C

Размер (В x Ш x Д)

170 мм x 225 мм x 45 мм

Вес

1.2 кг (электронный блок)

0.96 кг (снаряженный аккумуляторный отсек)




Комплектации


Ультразвуковой дефектоскоп УД2В-П45.Lite:
Артикул: 62120

Состав комплекта :

Артикул Наименование Кол-во
62005 электронный блок УД2В-П45.Lite c TFT дисплеем 1
39009 блок питания сетевой 9В / 220В 1
62010 аккумуляторный отсек D 1
62020 комплект аккумуляторов D 10 А/ч 1
62030 зарядное устройство 1
62002 защитный чехол с блендой и креплением на корпусе оператора 1
50231 кабель СР50-Lemo00 2
15183 Преобразователь ультразвуковой П111-2,5-К12 1
15213 Преобразователь ультразвуковой П121-5-50 1
комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) 1
60120 кейс для переноски 1
