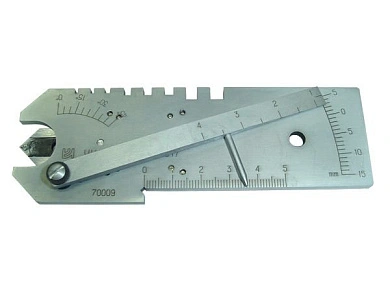

Универсальный шаблон сварщика УШС-4
Универсальный шаблон сварщика УШС-4 инструмент сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака (аналог импортных шаблонов WG). В сочетании с катетомером КМС, шаблон УШС-4 обеспечивает контроль всех основных параметров сварных швов и заготовок.
Технические характеристики и погрешность шаблона УШС-4 приведены в следующей таблице.
Комплект поставки: шаблон УШС-4, чехол, паспорт, сертификат о калибровке (по заявке).
| Контролируемый параметр | Диапазон измерения, мм | Цена деления, мм | Погрешность, мм |
| глубина дефектов (вмятин, забоин) | 0-15 | 1 | ±0,5 |
| глубина разделки шва до корневого слоя | 0-15 | 1 | ±0,5 |
| превышение кромок | 0-15 | 1 | ±0,5 |
| высота усиления шва | 0-5 | 1 | ±0,5 |
| высота валика усиления | 0-10 | 1 | ±0,5 |
| величина притупления шва | 0-50 | 1 | ±0,5 |
| ширина шва | 0-50 | 1 | ±0,5 |
| величина зазора между свариваемыми деталями | 0,5-4 | 0,5 | ±0,25 |
| угол скоса кромок | 0°-45° | 5° | ±2,5° |
| высота катета углового шва | 0-10 | 1 | ±0,5 |
| выпуклость корня шва стыкового соединения | 0-10 | 1 | ±0,5 |
Комплект поставки: шаблон УШС-4, чехол, паспорт, сертификат о калибровке (по заявке).
Склад (Склад)
0
Похожие товары
Измеритель состоит из двух компонентов: основной пластины и подвижного указателя. Используется для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва, имеет 4 шкалы:
MAX-MIN (высота стыкового шва) - 0-3 мм
MAX CONCAVITY (макс. вогнутость) – 0-20 мм
MAX CONVEXITY (макс. выпуклость) – 0-20 мм
LEG LENGTH (катет углового шва) - 0-20 мм
Измеритель изготовлен из нержавеющей стали.
Не указана цена за шт
Для измерений в мм или в дюймах:
- вогнутости углового шва
- выпуклости шва
- катета углового шва
- глубины подреза
- несоосности/смещения
- глубины точечной коррозии,
а также для использования в качестве линейки до 60 мм / 2” и измерения угла разделки кромок 0 °- 60 °.
Не указана цена за шт
Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр.
Не указана цена за шт
Шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98. Конструктивно шаблон УШС-2 состоит из 3 соединенных пластин с выточками разных диаметров. Контроль с использованием шаблона УШС-2 ведется путем последовательного приложения пластин до выявления минимального зазора. Размер считается установленным, если длинная сторона лепестка и перемычка между его катетами прилегают к поверхности изделия без видимого зазора, а зазор между выточками лепестка и швом является минимальным. При несовпадении катета шва ни с одной из выточек, размер катета определяется опытным путем
