Дефектоскоп УИУ «СКАРУЧ-ПВ1»

Отличительные особенности дефектоскопа

• наличие режимов дефектоскопа и толщиномера;
• простота проведения контроля, малые габариты и вес;
• временная регулировка чувствительности (ВРЧ);
• режим автоматической регулировки усиления (АРУ);
• встроенные часы и датчик температуры;
• возможность отображения и сохранения результатов контроля на подключаемый компьютер.

Основные технические характеристики

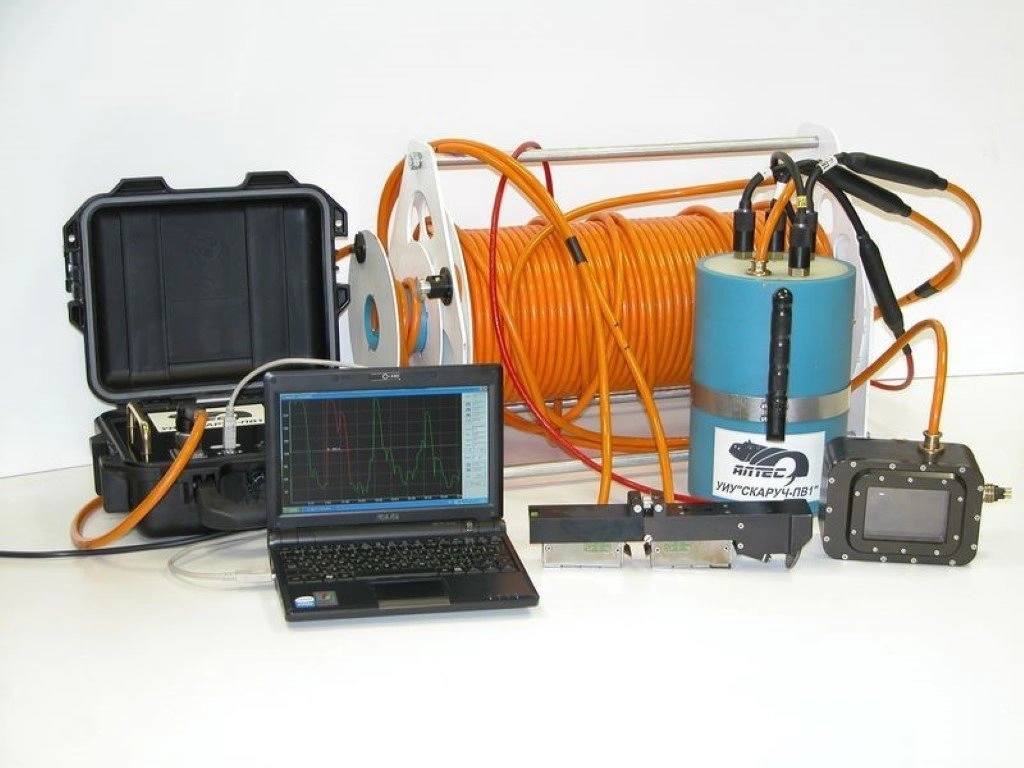

Установка УИУ «СКАРУЧ-ПВ1» для контроля основного металла и сварных соединений подводных участков магистральных трубопроводов

Восьмиканальная установка ультразвукового контроля (УЗК) «СКАРУЧ-ПВ1», позволяет проводить сканирующий контроль сварных соединений и основного металла подводных участков магистральных трубопроводов ø508…1420 x 7…40мм с глубиной погружения до 60м.

Состав:

1. Подводный комплекс:

• Электронный восьмиканальный блок (дефектоскоп-толщиномер);
• Выносной монитор;
• Многоэлементный акустический блок с встроенным рабочим кабелем;
• Механическое приспособление с датчиком измерения просканированного пути

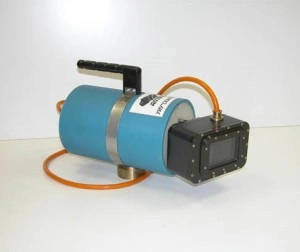

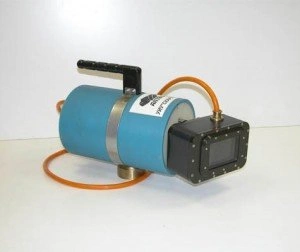

2. Соединительный кабель управления и питания. 3. Блок питания и связи с компьютером. 4.Компьютер. Электронный восьмиканальный блок (дефектоскоп-толщиномер) служит для возбуждения пьезоэлектрических преобразователей в акустических блоках, принятия информации контроля и передачи её в компьютер для обработки, имеет габариты: диаметр 163мм, длина 240мм, вес 4 кг (на воздухе). Корпус электронного блока

выполнен из «полиамида-6». На нём установлены разъёмы для подключения

многоэлементного акустического блока (АБ), датчика пути (ДП), выносного монитора и соединительного кабеля управления и питания длиной 100м. Выносной монитор служит для отображения под водой информации о контроле. Габариты монитора: 150x102x80мм, вес 1,8 кг. Корпус выполнен из материала «полиамид-6», крышки - из алюминия, смотровое окно - из оргстекла толщиной 10мм. Внутри корпуса установлен TFT монитор разрешением 320x240 пикселей, на корпусе имеется разъём для подключения ручного пьезоэлектрического преобразователя.

Соединительный кабель управления и питания расстояния перемещаемого акустического блока от начала движения (контроля) и фиксацию координат (СКУП) - грузонесущий, подводный, с продольной герметизацией.

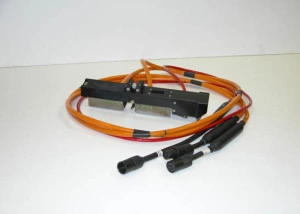

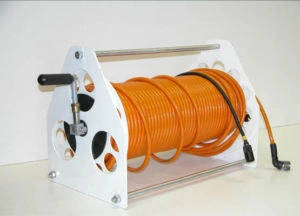

Длина - 100м, диаметр - 10мм. Допустимая нагрузка на кабель: 300 кГс. СКУП намотан на трансформаторную катушку, имеющую размеры: 550x300x350мм; вес 16 кг. Акустический многоэлементный блок с встроенным кабелем предназначен для излучения в изделие ультразвуковых волн частотой 2.5...5 МГц и принятия отраженных или трансформированных волн от дефектов сварного соединения. Конструктивно акустоблок подсоединяется к механическому приспособлению, который оператор сканирует по изделию контроля под водой. Датчик измерения просканированного пути, расположенный в механическом приспособлении, обеспечивает под водой измерение

обнаруживаемых дефектов. Для обеспечения постоянного качественного прилегания ульт

развуковых преобразователей акустического блока к поверхности контролируемого изделия в блоках и в механических приспособлениях установлены нержавеющие пружины. В каждом блоке встроено несколько рабочих преобразователей и преобразователь слежения за акустическим контактом. В процессе автоматизированного контроля проводится автоматическое слежение за уровнем акустического контакта путем излучения

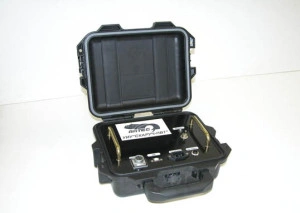

уровень чувствительности согласно требованиям действующего НД;поперечных ультразвуковых волн в металл наклонным преобразователем акустического контакта и приеме этих волн и измерение амплитуды сигнала по зеркально - теневой схеме другими рабочими преобразователями внутри каждого акустического блока Блок питания и связи с компьютером имеет разъём USB для подключения ПЭВМ, разъём для подключения питания 220В и разъём для подключения соединительного кабеля управления и питания.

Блок размещён в водонепроницаемом пластиковом кейсе и имеет вес 3,8 кг, габариты 300x120x250 мм.

Работа установки осуществляется в 16-ти тактовом режиме, каждый такт осуществляет заложенную схему контроля. Для каждого такта установлены:

• положение и длительность строба (согласно контролируемой толщине и расстоянию до шва);
• амплитудные пороги фиксации дефекта и определения его размеров по сечению.

На каждом миллиметре пути электронным блоком фиксируются амплитуды во всех 16-ти тактах, которые затем передаются в компьютер и обрабатываются там. Для стыковых сварных соединений на каждом миллиметре сканирования происходит прозвучивание одновременно с двух сторон от шва, а при перемещении МАБ дефектоскопистом - всего контролируемого участка. Система стробирования и микропроцессорная обработка принимаемых сигналов от дефектов каждым из преобразователей позволяет по разработанным алгоритмам идентифицировать тип дефекта (объемный, плоскостной, объемно-плоскостной) и определять его параметры путем сравнения всех принятых сигналов от дефекта и определения в цикле тактов максимальных (для эхо- методов) и минимальных (для зеркально-теневых) амплитуд на каждом миллиметре пути. Результаты контроля в текущем режиме просматриваются на экране компьютера, а также на экране подводного выносного монитора. При необходимости результаты контроля можно распечатать, подключив к компьютеру принтер. По результатам контроля оценивают качество всего сварного соединения в соответствии с нормативными документами.

 Имеются разработанные дефектоскопы для погружения под воду, подводный механизированный УЗК.

* - также можем поставить прямой ПЭП (типа П111) и специализированный ПЭП для УЗК сварных швов Н = 4…12мм типа СП5-75.

Комплект для механизированного подводного УЗК

Состав установки:

1. Подводный комплекс:

   • электронный восьмиканальный блок (дефектоскоп-толщиномер);

   • выносной монитор;

   • механическое приспособление с датчиком измерения просканированного пути;

   • многоэлементный акустический блок с встроенным рабочим кабелем.

2. Соединительный кабель управления и питания.

3. Блок питания и связи с компьютером.

4. Компьютер.
